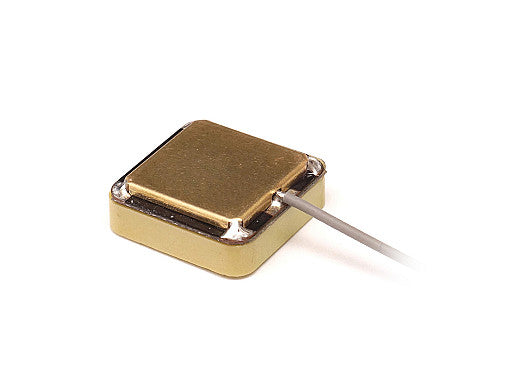

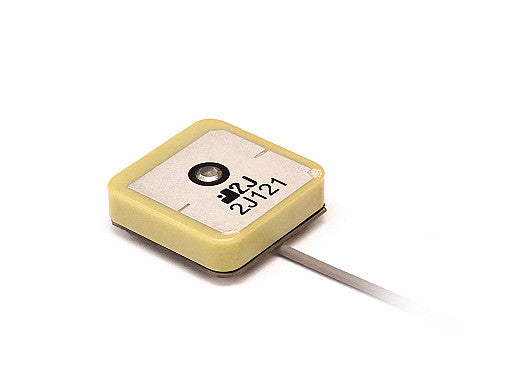

2JM0401CF GNSS Einsteckmodul Antenne

Diese kompakte Snap-in-Montagemodulantenne ist für hochpräzise GNSS-Anwendungen konzipiert und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Mit einem Vorfilter und 28 dB aktivem Gewinn liefert sie ausgezeichnete Signalqualität und geringes Rauschverhalten, was sie ideal für die Integration in Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement und andere standortbasierte Lösungen macht. Ihre Unabhängigkeit von der Grundfläche und der geringe Stromverbrauch erhöhen zudem die Eignung für eingebettete und tragbare Geräte.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~5,2, ~5,4, ~5,4
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6
