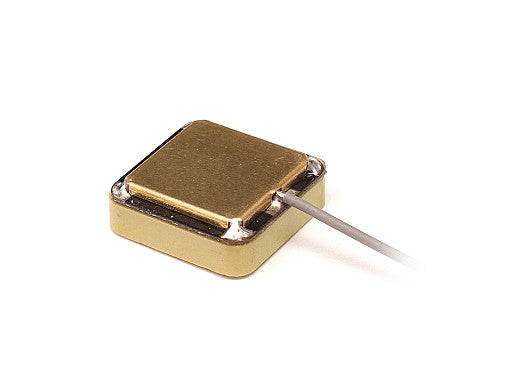

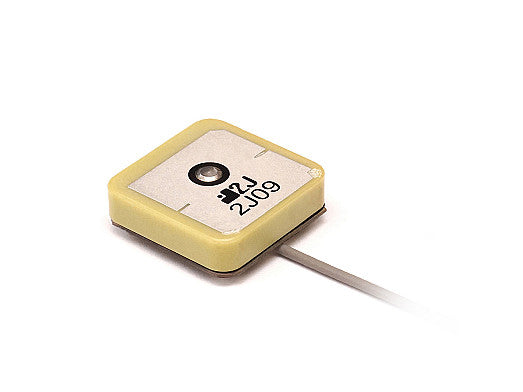

2JM0401GF GNSS Einsteckmodul interne Antenne

Diese kompakte interne Antenne ist für den zuverlässigen GNSS-Signalempfang ausgelegt und unterstützt die Standards GPS, GLONASS, QZSS und Galileo. Ihr aktives Keramikdesign mit Vorfilter bietet hohe Verstärkung und geringes Rauschen, was sie ideal für Anwendungen macht, die präzise Standortverfolgung und robuste Leistung in anspruchsvollen Umgebungen erfordern. Die bodenflächenunabhängige Konstruktion gewährleistet eine flexible Integration in eine Vielzahl von Geräten, einschließlich Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement und Smart-City-Lösungen.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Keramik, Aktiv
Standort: Intern
Montage: Snap-in-Montagemodul
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6
