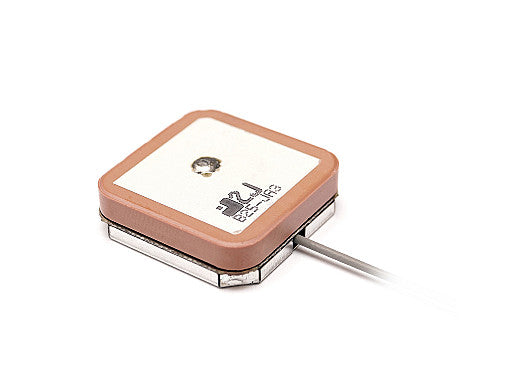

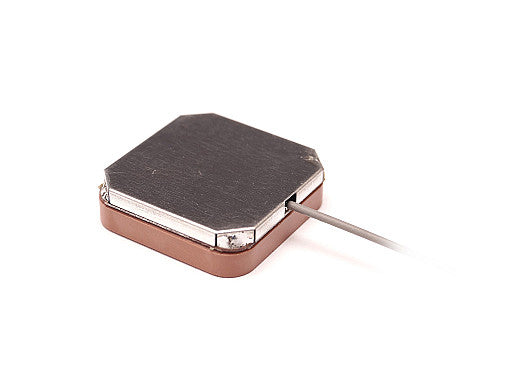

2JM0601F GNSS Keramik aktive Antenne Einsteckmontagemodul

Diese kompakte keramische aktive Antenne ist für den zuverlässigen GNSS-Empfang ausgelegt und unterstützt die Standards GPS, QZSS und Galileo. Mit einem Vorfilter und 14 dB aktivem Gewinn bietet sie hohe Empfindlichkeit und geringes Rauschverhalten, was sie ideal für Anwendungen macht, die eine präzise Standortverfolgung erfordern. Ihre Unabhängigkeit von der Massefläche und der geringe Stromverbrauch machen sie geeignet für die Integration in Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, intelligente Städte und mehr.

Konnektivitäten

GPS/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Ort: Intern
Typ: Einzel
Satellitennavigation: GNSS

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo
Frequenz: 1575,42 MHz
Passiver Gewinn (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 14 @ 2,7 V
Rauschzahl (dB): 1,5 @ 2,7 V
Stromverbrauch (mA): 4 @ 2,7 V
Leistungsaufnahme (mW): 10,8 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6
