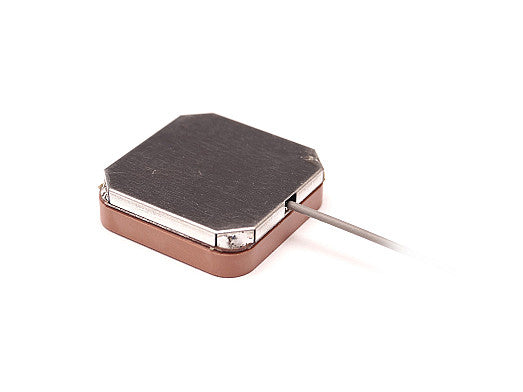

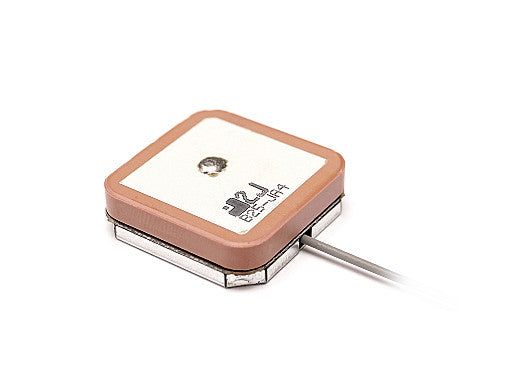

2JM0801GF GNSS Einsteckmodul interne Antenne

Diese kompakte interne Antenne ist für hochpräzise GNSS-Anwendungen konzipiert und unterstützt GPS-, GLONASS-, Galileo- und QZSS-Systeme. Ihr aktives Keramikdesign mit einem Mid-Filter liefert eine hohe Verstärkung von 28 dB und eine niedrige Rauschzahl, was eine zuverlässige Signalempfang auch in herausfordernden Umgebungen gewährleistet. Die bodenflächenunabhängige Konstruktion macht sie ideal für die Integration in platzbeschränkte Geräte und eingebettete Systeme in einer Vielzahl von Branchen, einschließlich Robotik, Drohnen, Flottenmanagement und Asset-Tracking.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Ort: Intern
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,0 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Mid-Filter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 2
