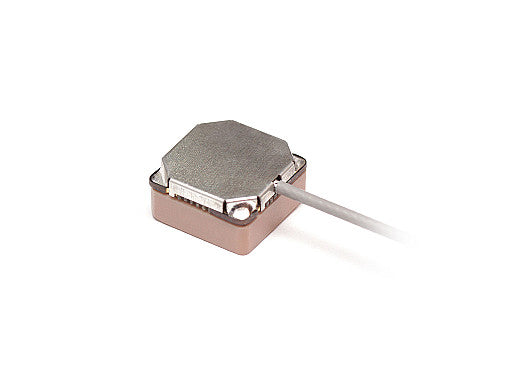

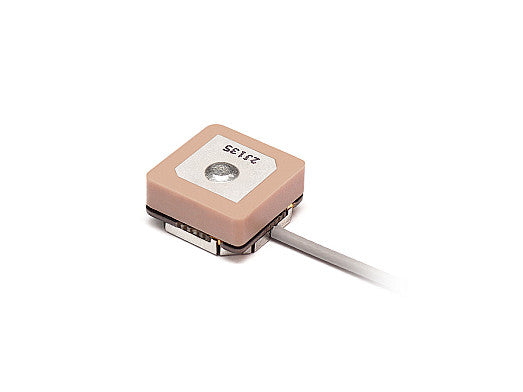

2JM1801GF GNSS eingebettete Antenne Einrastmontagemodul

Diese kompakte eingebettete Antenne ist für eine zuverlässige GNSS-Leistung ausgelegt und unterstützt GPS-, GLONASS-, Galileo- und QZSS-Systeme. Ihr vorgefiltertes, aktives Keramikdesign sorgt für geringes Rauschen, hohe Verstärkung und effizienten Betrieb, was sie ideal für die Integration in platzbeschränkte Geräte macht. Die Antenne ist unabhängig von der Masseebene und für einen niedrigen Stromverbrauch optimiert, wodurch sie für eine Vielzahl von Anwendungen geeignet ist, darunter Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement und Smart-City-Lösungen.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Rauschzahl (dB): 1,5 @ 2,7 V
Stromverbrauch (mA): 4 @ 2,7 V
ESD-Schutz (kV): 6
Passiver Gewinn (dBi): ~2,0
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 14 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43

Datenblatt PDF herunterladen
