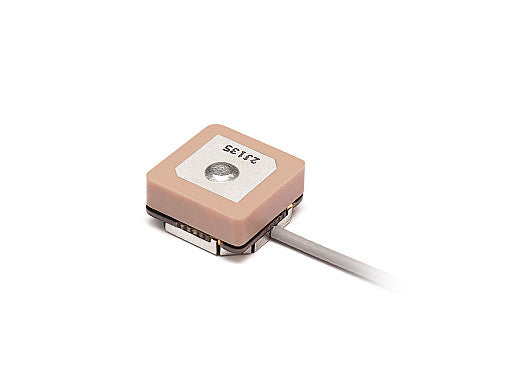

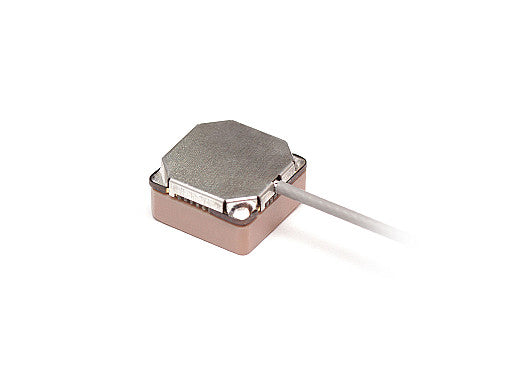

2JM2001GF GNSS eingebettete Antenne Einrastmontagemodul

Diese kompakte Embedded-Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt GPS-, GLONASS-, Galileo- und QZSS-Systeme. Ihr Mid-Filter-Design gewährleistet eine hohe Ausblendung außerhalb des Bandes und ein geringes Rauschen, was sie ideal für Anwendungen macht, die präzise Positionierung und niedrigen Stromverbrauch erfordern. Die Antenne ist unabhängig von der Massefläche und verfügt über eine kleine Bauform, wodurch sie sich für die Integration in eine Vielzahl von Geräten wie Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement und Smart-City-Lösungen eignet.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Ort: Intern
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~2,0
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,0 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Sägewellenfilter-Typ: Mid-Filter
Ausblendung außerhalb des Bandes (dB): 43
ESD-Schutz (kV): 2
Leistungsaufnahme (mW): 24,3 @ 2,7 V

Datenblatt PDF herunterladen
