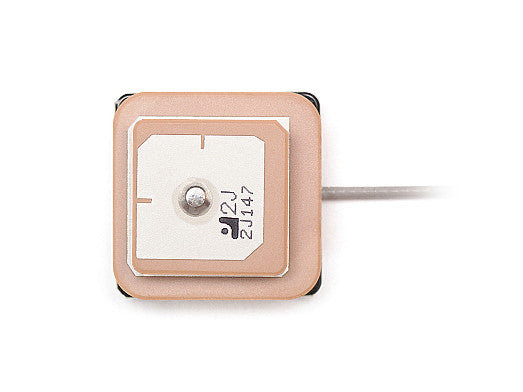

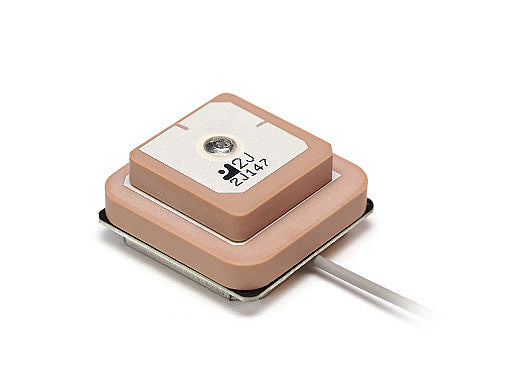

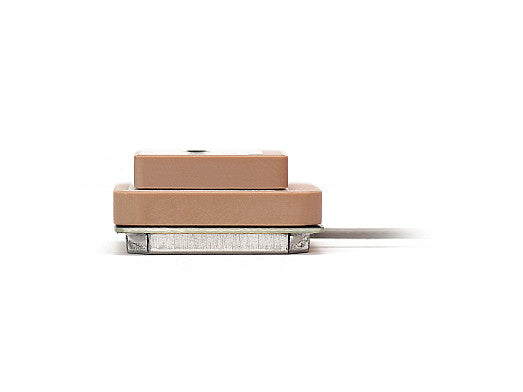

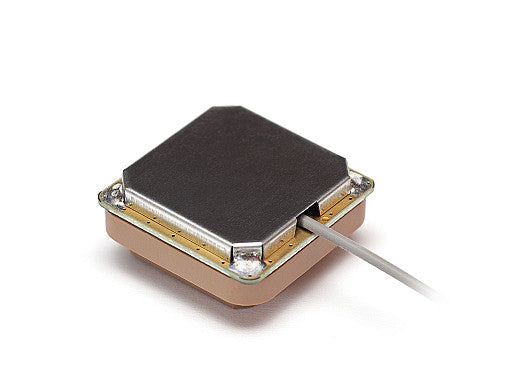

2JM3201C2F GNSS, RTK interne gestapelte Patch-Antenne U.FL 10cm

Diese kompakte interne Antenne liefert hochpräzise Multi-Band-GNSS-Leistung und unterstützt den gleichzeitigen Empfang von GPS-, GLONASS-, BeiDou-, Galileo-, QZSS-, SBAS- und RTK-Signalen über die L1- und L2-Bänder. Ihr fortschrittliches gestapeltes Keramik-Patch-Design gewährleistet überlegene Genauigkeit und Zuverlässigkeit für anspruchsvolle Navigations- und Vermessungsanwendungen, einschließlich Land- und hydrographischer Vermessungen, autonomer Fahrzeuge, Flugsicherheit und Landwirtschaft. Die Antenne zeichnet sich durch einen niedrigen Stromverbrauch, einen weiten Spannungsbereich und eine hohe Vorfilter-Unterdrückung aus, was sie ideal für sicherheitskritische und Echtzeit-Positionierungssysteme macht. Ihre bodenflächenunabhängige Konstruktion ermöglicht eine flexible Installation auf verschiedenen Oberflächen.

Konnektivitäten

GPS/GLONASS/BeiDou/QZSS/Galileo/SBAS/RTK/L1L2

Stecker & Kabel

• Steckertyp: U.FL
• Kabellänge: 10cm
• Kabeltyp: Mini Koax

Installation / Umwelt

Diese ultraflache Antennenlösung verfügt über eine einfache Installation mittels Snap-in-Montagemodul. Die 2JM3201C2F ist eine kompakte Keramikantenne, die ohne gefährliche Materialien hergestellt wird und sowohl REACH- als auch RoHS-konform ist sowie bei Temperaturen von -40 °C bis +85 °C langlebig ist. Sie ist ein bodenflächenunabhängiges Design, das eine sichere Installation auf einer Vielzahl von Oberflächen ohne Einschränkungen ermöglicht. Die 2JM3201C2F wird mit einem Standard-U.FL-Stecker und einem 100 mm langen Mini-Koax-Standardkabel geliefert. Sie ist vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Gestapeltes Patch
Ort: Intern
Montage: Snap-in-Montagemodul
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS/RTK/L1/L2

Technologien: GPS, GLONASS, BeiDou, QZSS, Galileo, SBAS, RTK, L1, L2
Bandbreite (MHz): 1227, 1561-1606
Bänder: L2, L1
Frequenz (MHz): 1227.6, 1561.098, 1575.42, 1602.00
Standards: GPS(L2C), QZSS(L2C), GPS(L1C), GLONASS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS (L1)
Rückflussdämpfung (dB): ~-15.0, ~-10.4
VSWR: ~1.6:1, ~1.8:1
Passiver Spitzenverstärkungsfaktor (dBi): ~1.7, ~3.6
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Axialverhältnis (dB): max. 3dB
Polarisation: RHCP
Spannung (V): 1.5 - 6
Aktiver Verstärkungsfaktor (dB): 28 @ 3 V
Rauschzahl (dB): 1.6 @ 3V
Stromverbrauch (mA): 16 @ 3V
Leistungsaufnahme (mW): 48 @ 3V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): ~40
ESD-Schutz (kV): 2
