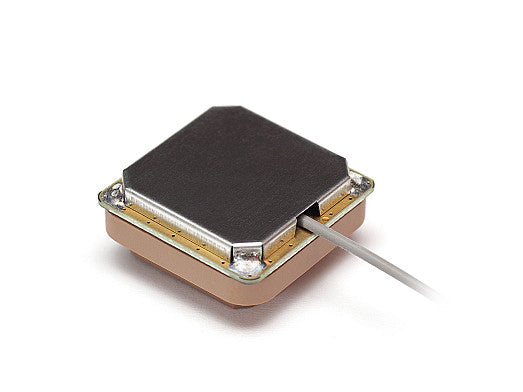

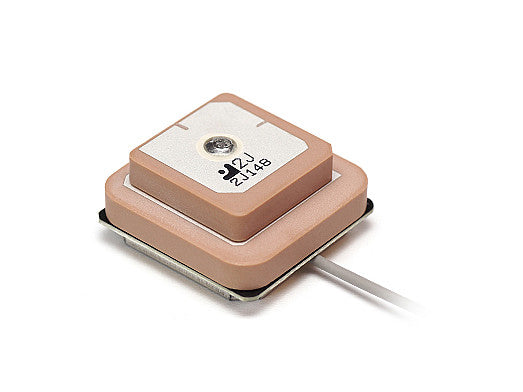

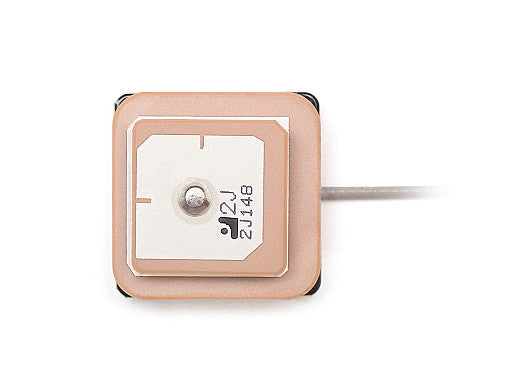

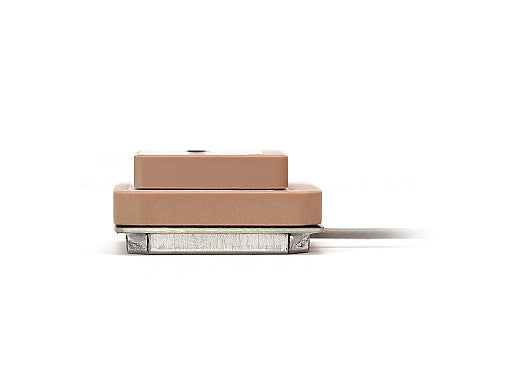

2JM3201C3F GNSS interne gestapelte Patch-Antenne U.FL 10cm

Diese kompakte, hochpräzise interne Antenne ist für fortschrittliche GNSS-Anwendungen konzipiert und unterstützt den gleichzeitigen Empfang auf den L1- und L5-Bändern aller wichtigen globalen und regionalen Navigationssatellitensysteme, einschließlich GPS, BeiDou, GLONASS, Galileo, QZSS, IRNSS und SBAS. Ihr gestapeltes Keramik-Patch-Design gewährleistet zuverlässige Leistung, hohe Verstärkung und breite Bandbreite bei kleinem Platzbedarf, was sie ideal für Anwendungen macht, die Zentimeter-genaue Genauigkeit erfordern, wie Vermessung, autonome Fahrzeuge, Flugsicherheit und Wearables. Die Antenne zeichnet sich durch niedrigen Stromverbrauch, starke Störfestigkeit und einen Vorfilter zur verbesserten Signalqualität in herausfordernden elektromagnetischen Umgebungen aus. Die rechtsdrehende zirkulare Polarisation (RHCP) hilft, Mehrwegeauslöschung und Störungen zu unterdrücken und sorgt für eine robuste Signalstärke selbst in blockierten oder städtischen Umgebungen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/IRNSS/L1L5

Stecker & Kabel

• Steckertyp: U.FL
• Kabellänge: 10cm

Installation / Umwelt

Diese Antenne mit kleinem Formfaktor ermöglicht eine einfache Installation über ein praktisches Snap-in-Montagemodul. Beide Patches sind aus einem langlebigen Keramikmaterial gefertigt, das eine Beständigkeit bei Temperaturen von -40°C bis +85°C bietet. Es handelt sich um ein bodenflächenunabhängiges Design, das eine sichere Montage auf einer Vielzahl von Oberflächen ohne Einschränkungen erlaubt. Der 2JM3201C3F wird mit einem standardmäßigen U.FL-Stecker und einem 100 mm langen Mini-Koaxialkabel geliefert. Er ist vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. Alle Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Gestapeltes Patch
Ort: Intern
Montage: Snap-in-Montagemodul
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo/IRNSS/SBAS/L1L5)

Technologien: GPS, GLONASS, BeiDou, QZSS, Galileo, IRNSS, SBAS
Bänder: L1, L5
Bandbreite (MHz): 1176, 1561-1606
Frequenz (MHz): 1176.45, 1561.098, 1575.42, 1602.00
Standards: GPS(L5), BeiDou(B2a), QZSS(L5), Galileo(E5a), IRNSS(L5), GPS(L1C), GLONASS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS(L1)
Rückflussdämpfung (dB): ~-15.7, ~-14.5
VSWR: ~1.4:1, ~1.5:1
Passiver Spitzenverstärkung (dBi): ~0.9, ~1.3
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Axialverhältnis (dB): max. 3dB
Polarisation: RHCP
Spannung (V): 1.5 - 6
Aktive Verstärkung (dB): 28 @ 3V
Rauschzahl (dB): 1.6 @ 3V
Stromverbrauch (mA): 16 @ 3V
Leistungsaufnahme (mW): 48 @ 3V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): ~40
ESD-Schutz (kV): 2
