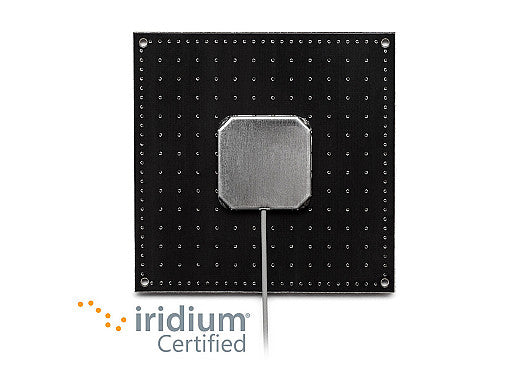

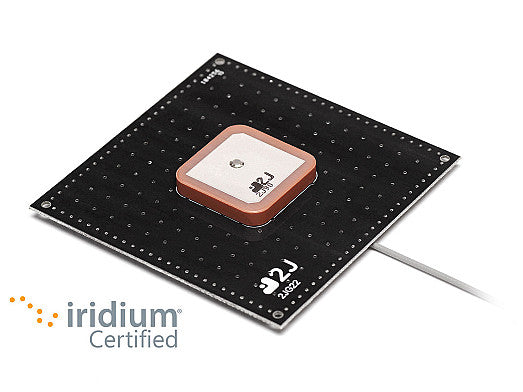

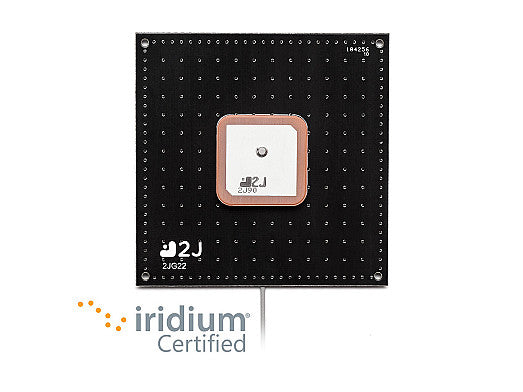

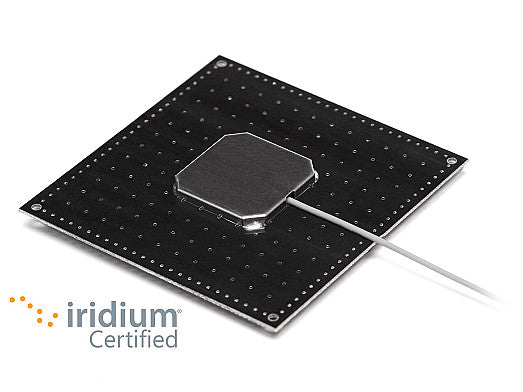

2JP0126Bz Iridium interne Schraubbefestigung Antenne U.FL 10cm

Diese leistungsstarke interne Schraubbefestigungsantenne ist für zuverlässige Iridium-Satellitenkommunikation entwickelt worden. Sie wurde für eingebettete Anwendungen konzipiert und liefert optimale Signalqualität im Frequenzbereich von 1616–1627 MHz sowie hervorragende Effizienz und Spitzenverstärkung. Ihre Unabhängigkeit von der Massefläche und das flache Design machen sie ideal für die Integration in Geräte, bei denen externe Antennen aufgrund ergonomischer oder umweltbedingter Einschränkungen nicht möglich sind. Typische Anwendungsfälle umfassen kommerzielle und private Installationen, Notfallkommunikation, Sprach- und Datensatellitenverbindungen, Transport, Navigation und Asset-Tracking.

• Zuverlässige Iridium-Satelliten-Konnektivität
• Hohe Effizienz und Spitzenverstärkung
• Unabhängig von der Massefläche für flexible Integration
• Flaches, kompaktes Design
• Ideal für eingebettete PCB-Anwendungen

Konnektivitäten

IRIDIUM

Stecker & Kabel

• Steckertyp: U.FL
• Kabellänge: 10cm
• Kabeltyp: 1.37 Mini-Coax

Installation / Umwelt

Diese von der Massefläche unabhängige passive Antenne wird für die Integration in PCB-Geräte empfohlen, die einen kurzen Abstand zwischen Empfänger und Antenne erfordern. Der 2JPO126Bz wird mit einem standardmäßigen U.FL-Stecker, einem 100 mm langen 1.37 Mini-Coax-Kabel und einer Schraubbefestigung geliefert, die eine sichere Installation auf einer Vielzahl von Oberflächen ermöglicht. Mit flachen Abmessungen (70 x 70 x 7,1 mm), Unabhängigkeit von der Massefläche und effizientem Schraubbefestigungsmodul kann die Antenne leicht dort installiert werden, wo anspruchsvolle PCB-Designs erforderlich sind. Dieses Produkt wird RoHS-konform hergestellt und ist vollständig Iridium-zertifiziert.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Befestigung: Schraubbefestigung Modul
Ort: Intern
Typ: Einzel

Konnektivität 1 - IRIDIUM

Standards: IRIDIUM
Frequenz: 1616-1627 MHz
Spitzenverstärkung (dBi): ~4.8
Effizienz (%): ~76.6
Impedanz (Ohm): 50
Axialverhältnis (dB): 3 max
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP
