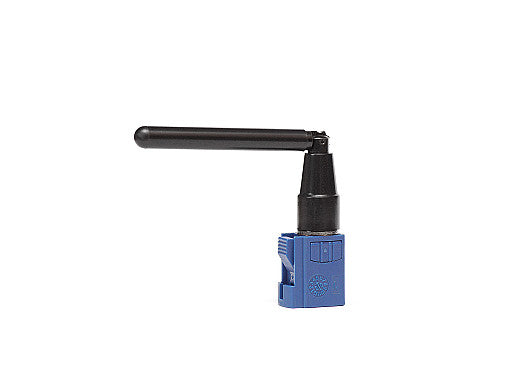

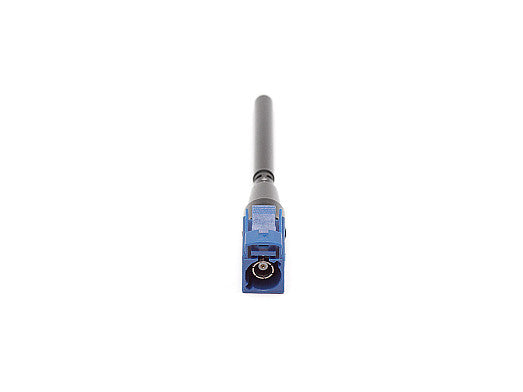

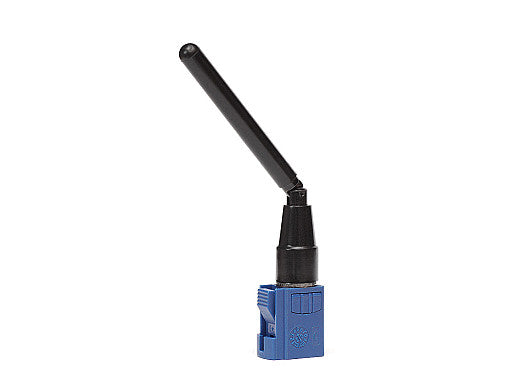

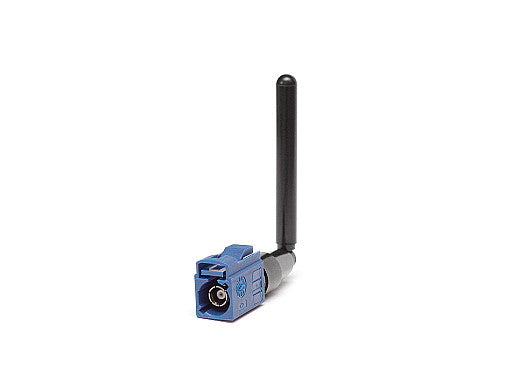

2JW1001-FKC GNSS schwenkbare Antenne Katana Fakra C-Blau

Diese flache, hocheffiziente Scharnierantenne wurde für hochpräzise Navigationsanwendungen entwickelt. Sie unterstützt alle wichtigen GNSS-Bänder – einschließlich GPS, GLONASS, BeiDou, QZSS und Galileo – und liefert Zentimeter-genaue Genauigkeit bei einem effizienten Betrieb im Bereich von 1561-1606 MHz. Ihr omnidirektionales Design und der hohe Spitzenverstärkungswert machen sie ideal zur Vermeidung von Mehrwegeauslöschung und Störungen, was eine robuste Signalstärke gewährleistet. Die kompakte Bauform und der drehbare Scharniermechanismus ermöglichen eine flexible Ausrichtung, wodurch sie sich für Automobil-, Tracking-, Kartierungs- und Smart-Geräte-Anwendungen eignet.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Stecker & Kabel

• Steckertyp: Fakra C-Blau Weiblich

Installation / Umwelt

Diese Antenne wird standardmäßig mit einem Fakra C-Blau Weiblich Stecker geliefert und ist eine bevorzugte Lösung für jedes Gerät, das zuverlässige Leistung in einem kleinen Formfaktor benötigt. Der Steckercode C für 2JW1001-FKC ist so ausgelegt, dass er innerhalb eines Neigungsbereichs von 45° bis 90° drehbar ist. Der Scharniermechanismus ermöglicht es, die Antenne in die gewünschte Ausrichtung zu drehen, was hilft, andere Antennen oder Objekte zu vermeiden. Dieser Mechanismus verbessert auch die Isolation bei Verwendung in MIMO-Systemen oder wenn weitere Antennen am selben Gerät vorhanden sind. Fakra-Stecker verfügen über ein zusätzliches Kunststoffgehäuse mit einer mechanischen Verriegelung, die ein Lösen bei starken Vibrationen verhindert, was sie zur bevorzugten Wahl für Automobilanwendungen macht. Diese Antenne verfügt über eine Polyoxymethylen (POM) Basis, die zu 100 % recycelbar ist und für hohe Steifigkeit bei niedrigem Reibungskoeffizienten ausgelegt wurde. Mit den flachen Abmessungen von 81 × 14 × 10 mm hat diese bodenabhängige Antenne einen sehr kleinen Formfaktor. Die Antenne ist ohne gefährliche Materialien konstruiert und erfüllt vollständig die REACH- und RoHS-Richtlinien.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Standort: Extern
Montage: Steckermontage
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561.098, 1575.42, 1598-1606 MHz
VSWR: ~1.4:1, ~1.3:1, ~1.1:1
Effizienz (%): ~75.3, ~75.1, ~77.5
Spitzenverstärkung (dBi): ~3.5, ~3.3, ~3.9
Impedanz (Ohm): 50
Strahlungsmuster: Omnidirektional
Polarisation: Linear
Max. Eingangsleistung (W): 25
