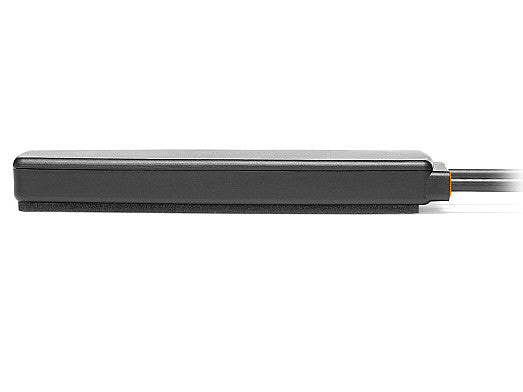

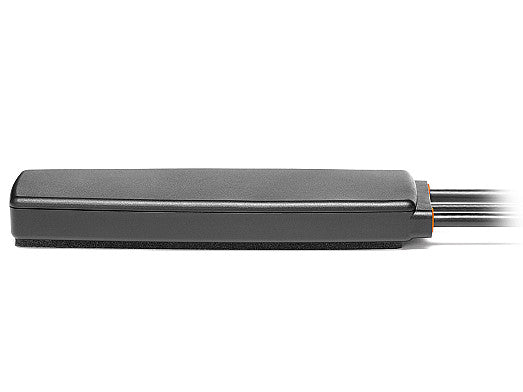

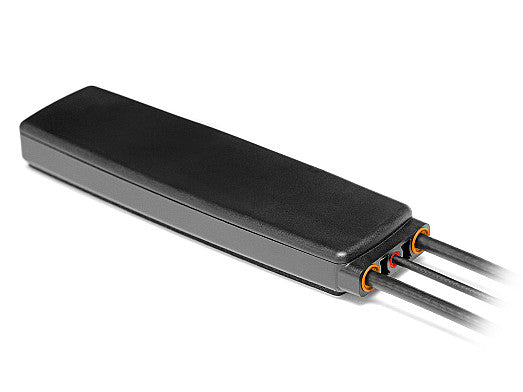

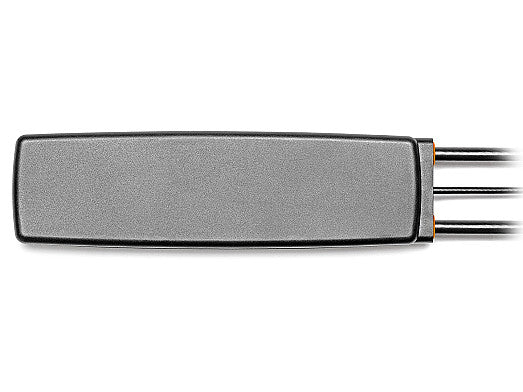

2J4984PGFa 5G, GNSS Klebehalterung Antenne 3-in-1 SMA-M 300cm IP67/IP69

Diese ultra-kompakte Hochleistungsantenne bietet zuverlässige globale Konnektivität für 5G NR, 4G LTE, 3G, 2G und GNSS-Anwendungen. Ihre 3-in-1-Konfiguration unterstützt Multi-Anwendungsgeräte und ist ideal für Tracking, Fahrzeugnavigation, Maschinen-zu-Maschinen-Kommunikation und globalen Datentransfer. Die Antenne ist unabhängig von der Grundfläche und verfügt über ein flaches, wasserdichtes Design mit IP67/IP69-Zertifizierung, das Haltbarkeit in rauen Umgebungen gewährleistet. Sie ist perfekt für Fernüberwachung, kritische Kommunikation, Gateways, Router, intelligente Städte, Asset-Tracking und GPS-fähige IoT-Anwendungen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

• Steckertyp: SMA-Stecker (Kabel 1 & 2), SMA-Stecker (Kabel 3)
• Kabellänge: 300cm
• Kabeltyp: LL195 (Kabel 1 & 2), LL100 (Kabel 3)

Installation / Umwelt

Diese wasserdichte Antenne wird aus hochwertigem ASA-Material hergestellt und ist IP67/IP69 zertifiziert. Mit den Gesamtmaßen von nur 150,5 x 42 x 15,3 mm verfügt diese grundflächenunabhängige Antenne über eine hochwertige Klebehalterung, die eine einfache Installation unterstützt. Sowohl Kabel 1 als auch Kabel 2 sind mit einem Standard-SMA-Stecker und 300 cm langem LL195 (Low Loss Koaxialkabel) ausgestattet, während Kabel 3 mit LL100 geliefert wird, das für guten Rückflussverlust, Einfügedämpfung und Amplitudenstabilität bekannt ist. Alle Stecker und Kabel sind vollständig anpassbar. Diese Antenne wird ohne gefährliche Materialien hergestellt und ist vollständig REACH- und RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebehalterung
Satellitennavigation: GNSS
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussverlust (dB): ~-8.9, ~-7.0, ~-9.8, ~-10.9
VSWR: ~2.8:1, ~3.6:1, ~2.1:1, ~2.0:1
Effizienz (%): ~42.7, ~43.5, ~43.3, ~36.1
Spitzengewinn (dBi): ~2.4, ~2.6, ~3.5, ~2.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussverlust (dB): ~-7.9, ~-7.0, ~-9.1, ~-11.2
VSWR: ~2.9:1, ~3.6:1, ~2.2:1, ~2.0:1
Effizienz (%): ~41.4, ~45.3, ~54.9, ~49.0
Spitzengewinn (dBi): ~2.3, ~2.8, ~4.5, ~4.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Stromverbrauch (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7 V
Außerhalb des Bandes Unterdrückung (dB): ~43
ESD-Schutz (kV): 6
