2J4A86PGFa 5G, GNSS, Wi-Fi, ISM Klebehalterung Antenne 5-in-1 SMA-M 300cm

Diese kompakte 5-in-1-Antenne bietet fortschrittliche Konnektivitäten für 5G, 4G/LTE, 3G, 2G, Wi-Fi, Bluetooth, ZigBee, ISM und GNSS-Anwendungen. Ihre ultrabreite Abdeckung (617–5925 MHz) und das MIMO-Design gewährleisten eine zuverlässige, schnelle Datenübertragung und präzise Navigation. Das flache, klebende Gehäuse eignet sich ideal für die Montage an Windschutzscheiben, Armaturenbrettern und verschiedenen Oberflächen und ist somit geeignet für Automobil-, IoT-, Flottenmanagement- und Industrieumgebungen. Die Antenne ist für Langlebigkeit ausgelegt mit IP67/IP69K-Schutz, UV-stabilen Materialien und robuster Leistung unter extremen Außenbedingungen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0GHz MIMO/WiFi/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

• Steckertyp: SMA-Stecker
• Kabellänge: 300cm
• Kabeltyp: LL195 (Kabel 1-4), LL100 (Kabel 5)

Installation / Umwelt

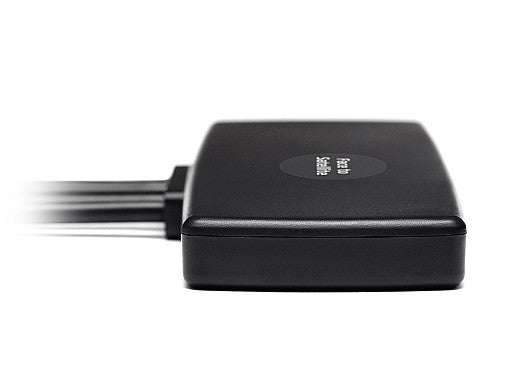

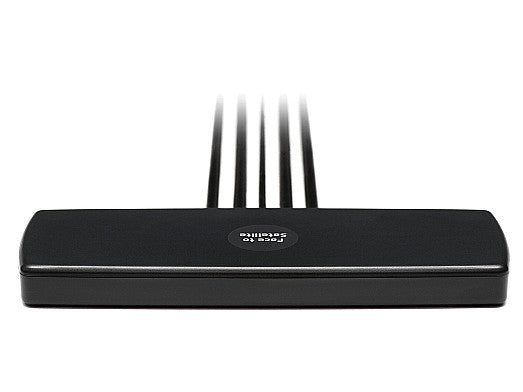

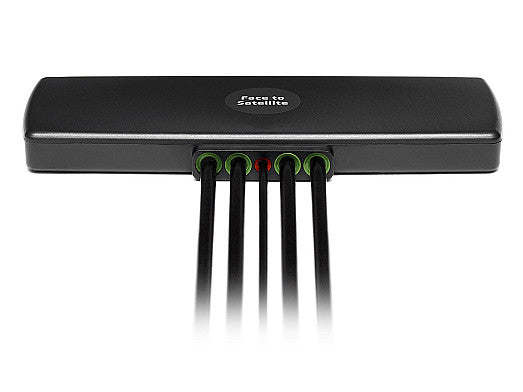

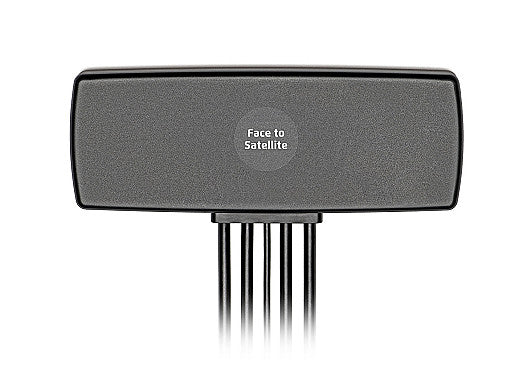

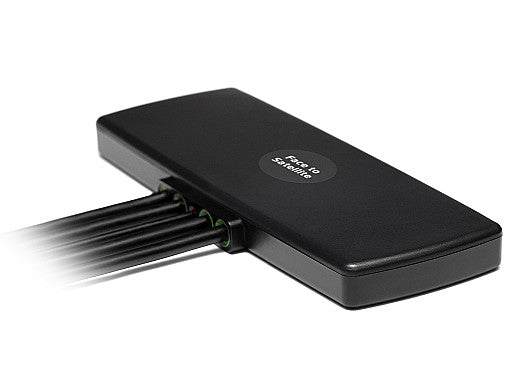

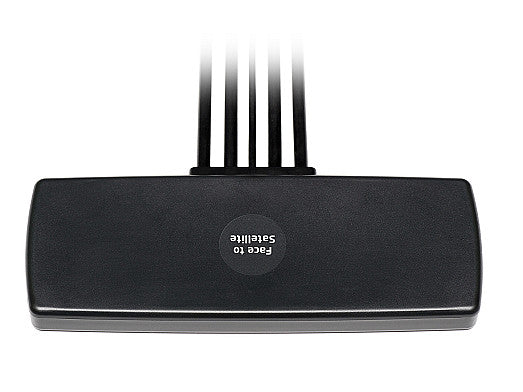

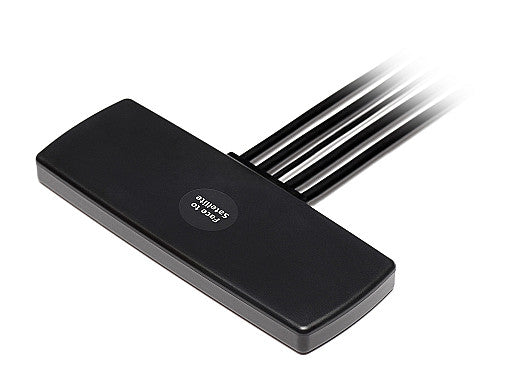

Mit einem kompakten Gehäuse in Stabform (58,7 x 157,6 x 14,4 mm) und einem separaten doppelseitigen Klebepad kann die Antenne sicher und fest auf allen Arten von Oberflächen wie Windschutzscheiben, Armaturenbrettern, Kunststoffen usw. montiert werden.
Hergestellt aus hochwertigem ASA UV-stabilem Material bietet das IP67/IP69K-konforme Design maximalen Schutz bei extremen Outdoor-Anwendungen und behält dabei außergewöhnliche Leistung bei. Kabel 1-4 sind mit Standard-SMA-Stecker und einem 300 cm langen LL195 (Low Loss Koaxial) Kabel ausgestattet, und Kabel 5 kommt mit Standard-SMA-Stecker und 300 cm langem LL100 (Low Loss Koaxial) Kabel. Beide Kabel sind eine beliebte Wahl für guten Rückflussdämpfung, Einfügedämpfung und Amplitudenstabilität. Wir bieten eine breite Palette alternativer Stecker und Kabel für alle Anpassungsbedürfnisse, und unser hochqualifiziertes Team steht zur Verfügung, um unsere Kunden bei speziellen Anforderungen zu unterstützen. Alle Produkte werden ohne gefährliche Materialien hergestellt und sind vollständig REACH- und RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Zellulartechnologien: 5G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Sigfox, LoRa, RPMA
Befestigung: Klebehalterung
Satellitennavigation: GNSS
Kurzstrecken-Drahtlosstandards: Wi-Fi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologies: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequency (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Return Loss (dB): ~-9.1, ~-7.0, ~-6.9, ~-6.7
VSWR: ~2.7:1, ~2.9:1, ~2.9:1, ~3.4:1
Efficiency (%): ~45.8, ~39.6, ~32.2, ~14.4
Peak Gain (dBi): ~1.2, ~1.3, ~0.6, ~-2.7
Impedanz (Ohm): 50
Polarisation: Linear
Radiation Pattern: Omni-Directional
Max. Input Power (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologies: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequency (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Return Loss (dB): ~-7.8, ~-8.8, ~-5.1, ~-4.3
VSWR: ~2.7:1, ~2.7:1, ~3.8:1, ~4.2:1
Efficiency (%): ~43.0, ~40.0, ~25.1, ~22.7
Peak Gain (dBi): ~0.4, ~1.7, ~-0.1, ~-1.4
Impedanz (Ohm): 50
Polarisation: Linear
Radiation Pattern: Omni-Directional
Max. Input Power (W): 35

Konnektivität 3 - 2.4/5.0 GHz ISM

Standards: Wi-Fi, BT, ZigBee, ISM
Frequenz (MHz): 2410-2490, 4920-5925
VSWR: ~2.4:1, ~2.0:1
Efficiency (%): ~24.3, ~47.2
Peak Gain (dBi): ~-1.5, ~3.8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2.4/5.0 GHz ISM

Standards: Wi-Fi, BT, ZigBee, ISM
Frequenz (MHz): 2410-2490, 4920-5925
VSWR: ~1,7:1, ~1,4:1
Effizienz (%): ~39,0, ~55,9
Spitzenverstärkung (dBi): ~0,8, ~4,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz (MHz): 1575,42, 1598-1606
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Stromverbrauch (mW): 24,3 Typ
ESD-Schutz (kV): 2
