2J4H85Hc-B15H 5G, Wi-Fi 6E/7 Wandmontage Antenne 4-in-1 SMA-M/RPSMA-M 300cm

Diese ultra-flache 4-in-1 Wandhalterungsantenne ist für Hochleistungs-5G- und Wi-Fi 6E/7-Konnektivität im Bereich von 617 MHz bis 7125 MHz ausgelegt. Ihr fortschrittliches MIMO-Design gewährleistet eine robuste, zuverlässige Signalstärke und nahtlose Abdeckung für anspruchsvolle Anwendungen in den Bereichen öffentliche Sicherheit, Verkehr, Industrie und Handel. Die Antenne ist unabhängig von der Grundebene und verfügt über ein langlebiges, UV-stabiles ASA-Gehäuse mit IP67/IP69-Schutz, was sie ideal für sowohl permanente als auch temporäre Installationen macht. Anwendungen umfassen drahtloses Breitband, private Netzwerke, IoT, intelligente Häuser, kritische Kommunikation und mehr.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
2× 2.4-5.0-6.0GHz MIMO/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

• Steckertyp: SMA-Stecker (5GNR), SMA-Stecker-RP (Wi-Fi 6E/7 ISM)
• Kabellänge: 300cm
• Kabeltyp: D302

Installation / Umwelt

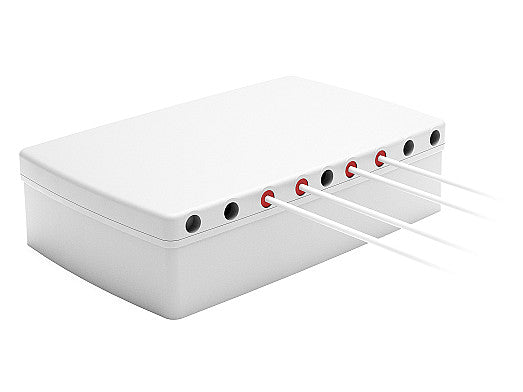

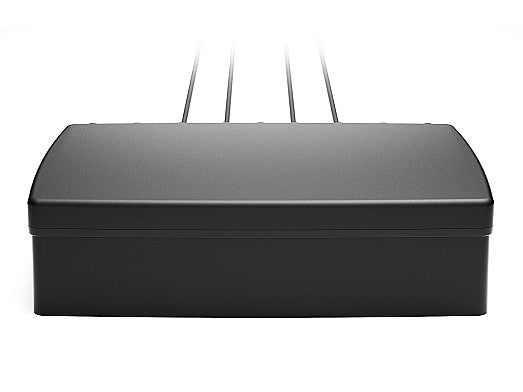

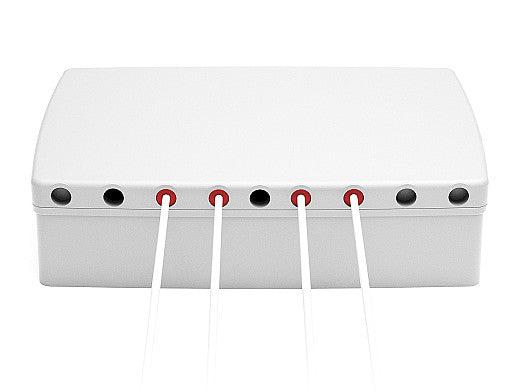

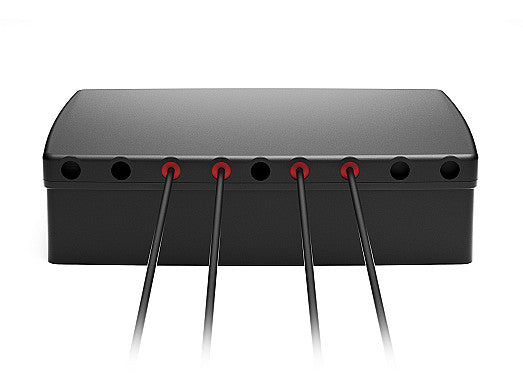

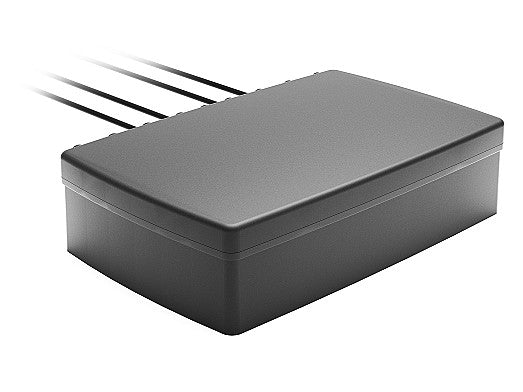

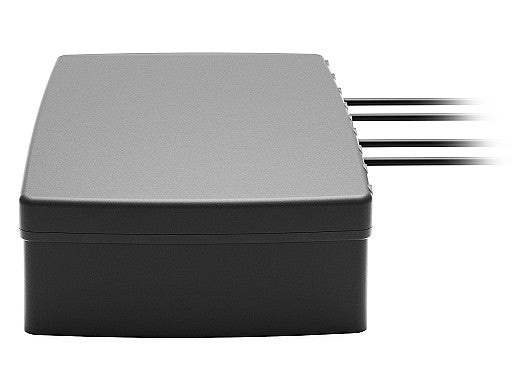

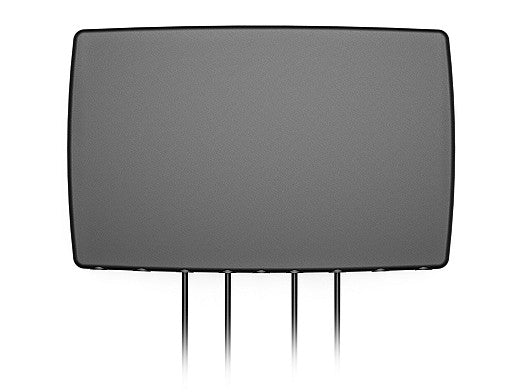

Diese von der Grundebene unabhängige Antenne kann einfach an jeder Wand installiert werden, was sie zur perfekten Wahl für permanente oder temporäre Anwendungen macht. Das flache Gehäuse misst nur 198 x 127 x 51mm. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Bewertung bietet sie Haltbarkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit.
Konnektivitäten sind Standard SMA-Stecker (5GNR)/ SMA-Stecker-RP (Wi-Fi 6E / Wi-Fi 7 ISM) und werden mit 300cm langen D302 (5GNR/Wi-Fi 6E / Wi-Fi 7 ISM) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennengehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungsbedürfnisse zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Wandmontage
Kurzstrecken-Drahtlosstandards: Wi-Fi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14.9, ~-14.6, ~-15.3, ~-15.2
VSWR: ~1.6:1, ~1.5:1, ~1.6:1, ~1.4:1
Effizienz (%): ~58.1, ~47.0, ~35.5, ~39.8
Spitzenverstärkung (dBi): ~3.9, ~5.8, ~5.6, ~6.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-16.2, ~-14.2, ~-14.4, ~-13.2
VSWR: ~1.6:1, ~1.6:1, ~1.6:1, ~1.6:1
Effizienz (%): ~58.0, ~46.7, ~35.8, ~36.7
Spitzenverstärkung (dBi): ~3.4, ~5.8, ~5.3, ~5.7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.7:1, ~1.7:1, ~1.8:1
Effizienz (%): ~38.7, ~32.2, ~42.6
Spitzenverstärkung (dBi): ~6.1, ~4.5, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.3:1, ~1.6:1, ~1.2:1
Effizienz (%): ~38.9, ~35.5, ~45.7
Spitzenverstärkung (dBi): ~2.7, ~2.3, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
