2J4H85Pf 5G, Wi-Fi 6E/7, ISM Klebehalterung Antenne 6-in-1 SMA-M/RPSMA-M 300cm IP69

Diese ultra-kompakte 6-in-1 Antenne bietet leistungsstarke 5G- und Wi-Fi 6E/7 Konnektivität in einem flachen, klebbaren Design. Ihre Multi-MIMO-Architektur sorgt für robuste, zuverlässige drahtlose Abdeckung über Mobilfunk- und ISM-Bänder und macht sie ideal für anspruchsvolle mobile, industrielle, automotive und öffentliche Sicherheitsanwendungen. Die Antenne ist für eine einfache Installation auf nichtmetallischen Oberflächen ausgelegt und wird durch ein robustes IP67/IP69-geprüftes Gehäuse für maximale Haltbarkeit in rauen Umgebungen geschützt.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
2× 2,4-5,0-6,0GHz MIMO/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

• Steckertyp: SMA-Stecker (5GNR), RPSMA-Stecker (Wi-Fi 6E/7 ISM)
• Kabellänge: 300cm
• Kabeltyp: D302

Installation / Umwelt

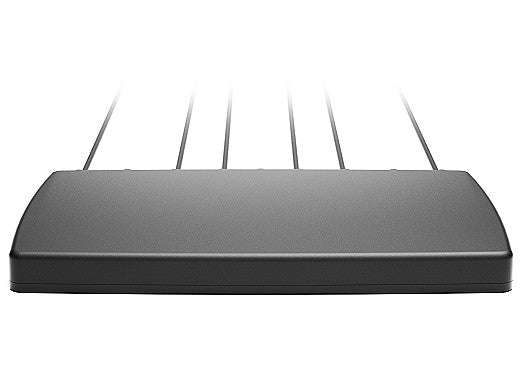

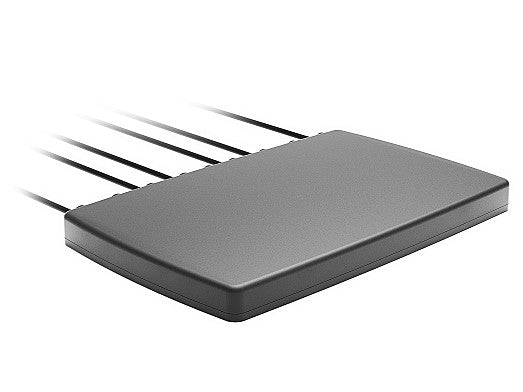

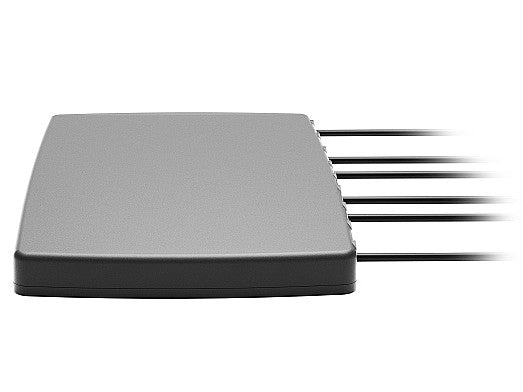

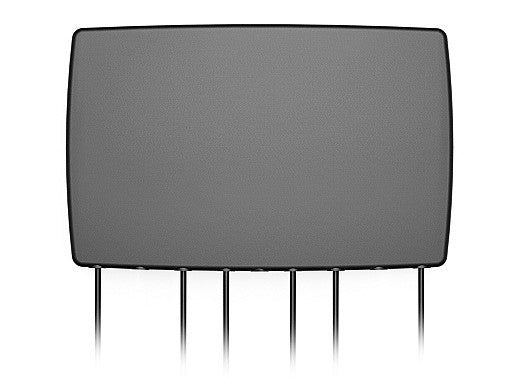

Diese bodenplattenunabhängige Antenne kann mit einem einfach abziehbaren Klebestreifen auf jeder Art von nichtmetallischer Oberfläche montiert werden, was sie ideal für temporäre Installationen macht. Wir bieten auch bis zu 9-in-1 Antennen mit Magnet- und Schraubbefestigung an, siehe Produkt 2J4H86MCFf und 2J6B86BCFf für weitere Details. Das flache Gehäuse misst nur 198 x 127 x 15,7 mm und macht diese Antenne 55 % kleiner als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Bewertung bieten sie Haltbarkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.

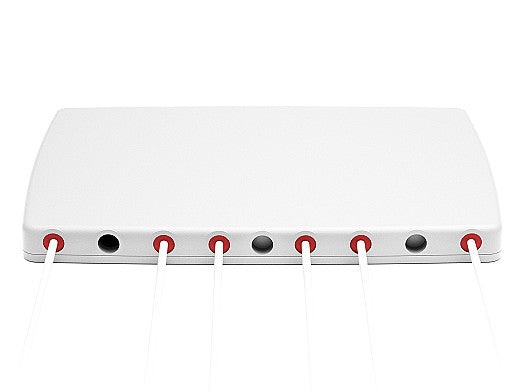

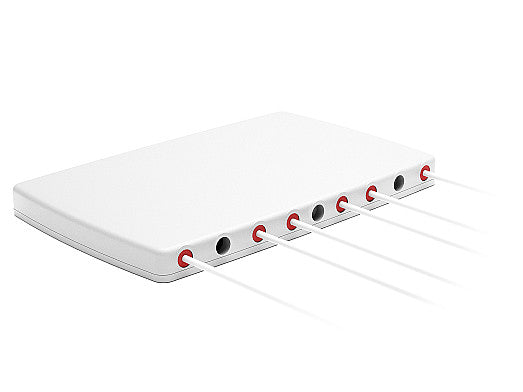

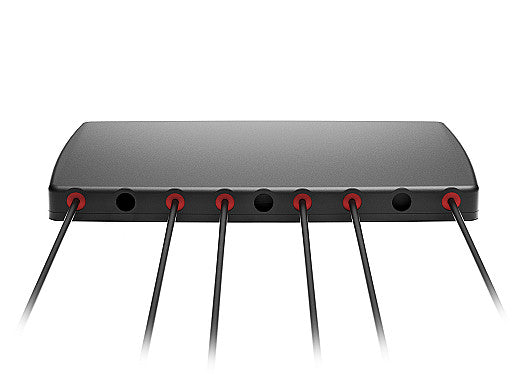

2J4H85Pf Konnektivitäten sind Standard SMA-Stecker (5GNR) / SMA-Stecker-RP (WIFI 6E / WIFI 7 ISM) und werden mit 300 cm langen D302-Kabeln geliefert. Alle Kabel führen von einer Seite des Antennen-Gehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungsbedürfnisse zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN & IoT Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Klebehalterung
Kurzstrecken-Funkstandards: Wi-Fi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-13.2, ~-15.7, ~-12.6, ~-11.6
VSWR: ~1.6:1, ~1.6:1, ~1.7:1, ~1.8:1
Effizienz (%): ~55.2, ~46.9, ~30.4, ~26.3
Spitzenverstärkung (dBi): ~3.1, ~4.5, ~2.1, ~1.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-14.6, ~-15.4, ~-15.6, ~-15.7
VSWR: ~1.5:1, ~1.5:1, ~1.5:1, ~1.4:1
Effizienz (%): ~55.1, ~46.9, ~35.7, ~34.0
Spitzenverstärkung (dBi): ~3.3, ~4.1, ~3.1, ~2.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-15.4, ~-14.3, ~-13.7, ~-13.0
VSWR: ~1.5:1, ~1.6:1, ~1.7:1, ~1.7:1
Effizienz (%): ~55.3, ~44.0, ~29.7, ~27.5
Spitzenverstärkung (dBi): ~3.5, ~3.4, ~2.6, ~3.1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-15.2, ~-16.8, ~-13.9, ~-12.5
VSWR: ~1.5:1, ~1.4:1, ~1.6:1, ~1.7:1
Effizienz (%): ~57.1, ~48.4, ~30.4, ~25.1
Spitzenverstärkung (dBi): ~3.4, ~4.5, ~2.5, ~1.2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 5 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.9:1, ~1.7:1, ~1.9:1
Effizienz (%): ~37.6, ~23.0, ~42.3
Spitzenverstärkung (dBi): ~6.0, ~5.0, ~3.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 6 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.3:1, ~1.6:1, ~1.6:1
Effizienz (%): ~38.2, ~34.3, ~44.4
Spitzenverstärkung (dBi): ~3.7, ~2.3, ~3.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
