2J4H86MGFl 5G, GNSS, Wi-Fi 6E/7, ISM Magnetische Montageantenne 7-in-1 SMA-M/RPSMA-M 300cm

Diese ultrakompakte 7-in-1-Magnetfußantenne bietet Hochleistungs-Konnektivität für 5G, Wi-Fi 6E/7, GNSS und ISM-Anwendungen. Ihr flaches Design ist 55 % kleiner als vergleichbare Lösungen und ideal für Installationen mit begrenztem Platz. Die Antenne unterstützt ultrabreitbandiges MIMO-Betrieb, was zuverlässige Signalstärke und -qualität über einen breiten Frequenzbereich gewährleistet. Für anspruchsvolle Umgebungen konzipiert, eignet sie sich für öffentliche Sicherheit, Transport, Automobil-, Industrie- und kommerzielle Anwendungen, bei denen robuste drahtlose und Navigations-Konnektivität unerlässlich ist.

• Ultrabreitbandabdeckung für nahtlose Konnektivität
• Hohe Verstärkung und Effizienz für überlegene Signalqualität
• Aktives GNSS mit Vorfilter und ESD-Schutz
• Robustes Gehäuse mit IP67/IP69-Bewertung für raue Umgebungen
• Ideal für mobile, Flotten-, IoT- und kritische Konnektivitäten

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
4× 2,4-5,0-6,0GHz MIMO/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

• Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (Wi-Fi 6E/7 ISM)
• Kabellänge: 300cm
• Kabeltyp: D302 (5GNR/Wi-Fi 6E/7 ISM), LL100 (GNSS)

Installation / Umwelt

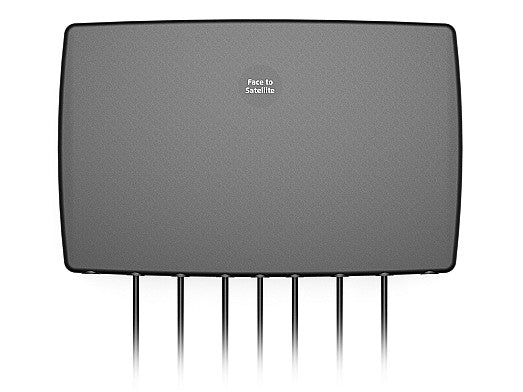

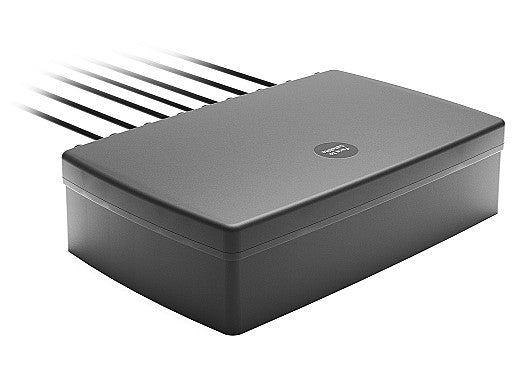

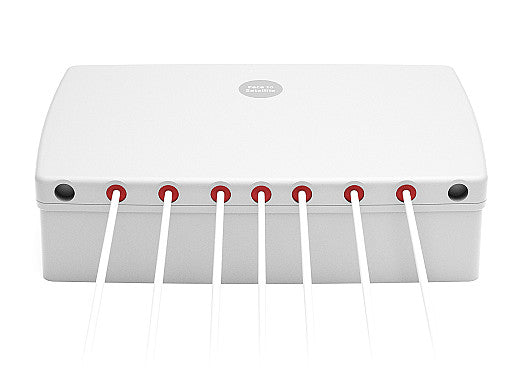

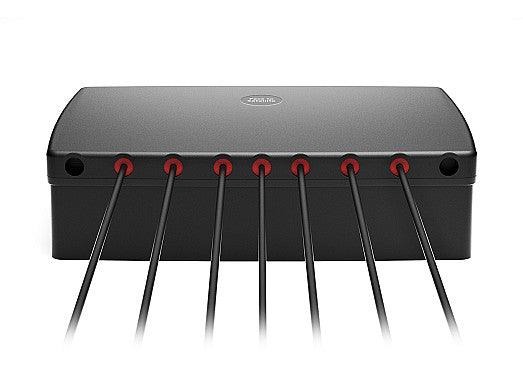

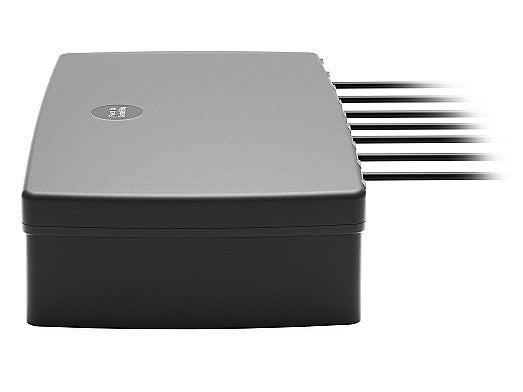

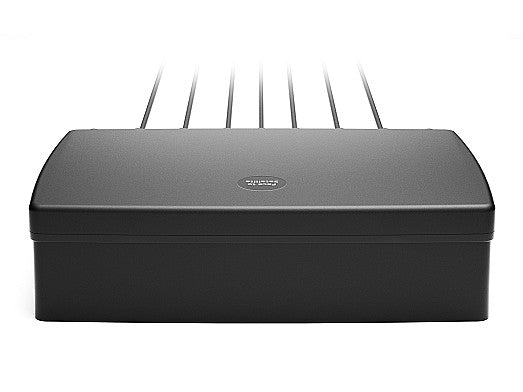

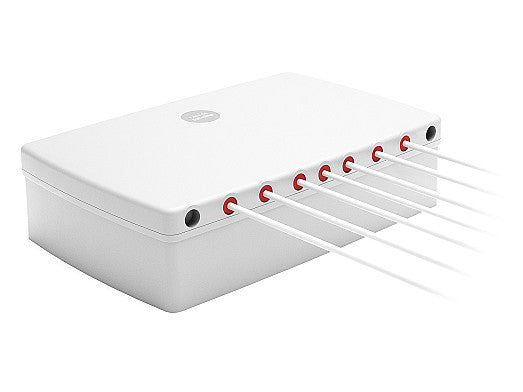

Diese bodenflächenunabhängige Antenne kann mit der robusten magnetischen Halterung einfach auf Metalloberflächen wie Fahrzeugen und Metallgebäuden für permanente oder temporäre Anwendungen installiert werden. Das flache Gehäuse misst nur 198 x 127 x 51 mm, wodurch diese Antenne 55 % kleiner ist als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Bewertung bietet sie Haltbarkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.
2J4H86MGFl Konnektivitäten sind Standard SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (WIFI 6E / WIFI 7 ISM) und werden mit 300cm langen D302 (5GNR/WIFI 6E / WIFI 7 ISM)/ LL100 (GNSS) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennengehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Anschlüsse und Kabel, um alle Anpassungsbedürfnisse zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, SigFox, LoRa
Befestigung: Magnetbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: WiFi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14.9, ~-14.6, ~-15.3, ~-15.2
VSWR: ~1.6:1, ~1.5:1, ~1.6:1, ~1.4:1
Effizienz (%): ~58.1, ~47.0, ~35.5, ~39.8
Spitzenverstärkung (dBi): ~3.9, ~5.8, ~5.6, ~6.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-16.2, ~-14.2, ~-14.4, ~-13.2
VSWR: ~1.6:1, ~1.6:1, ~1.6:1, ~1.6:1
Effizienz (%): ~58.0, ~46.7, ~35.8, ~36.7
Spitzenverstärkung (dBi): ~3.4, ~5.8, ~5.3, ~5.7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.6:1, ~1.5:1, ~1.6:1
Effizienz (%): ~31.1, ~22.8, ~31.1
Spitzenverstärkung (dBi): ~4.6, ~3.3, ~4.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.7:1, ~1.7:1, ~1.8:1
Effizienz (%): ~37.7, ~31.2, ~42.6
Spitzenverstärkung (dBi): ~6.1, ~4.5, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.3:1, ~1.6:1, ~1.2:1
Effizienz (%): ~37.9, ~34.5, ~44.7
Spitzenverstärkung (dBi): ~2.7, ~2.3, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 6 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,4:1, ~1,4:1, ~1,6:1
Effizienz (%): ~36,7, ~30,8, ~39,7
Spitzenverstärkung (dBi): ~4,4, ~2,6, ~3,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 7 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz (MHz): 1575,42, 1598-1606
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6
