2J4H86MGFm 5G, GNSS, Wi-Fi 6E/7, ISM Magnetische Montageantenne 6-in-1 SMA-M/RPSMA-M 300cm IP67/IP69

Diese ultrakompakte 6-in-1 Magnetfußantenne bietet Hochleistungs-Konnektivität über 5G, Wi-Fi 6E/7, ISM und GNSS Bänder. Ihr flaches Design ist 55 % kleiner als vergleichbare Lösungen, was sie ideal für platzbeschränkte Installationen macht. Die Antenne unterstützt MIMO für sowohl Mobilfunk als auch Wi-Fi und gewährleistet robuste Datenübertragung und zuverlässige Konnektivitäten selbst in anspruchsvollen Umgebungen. Entwickelt für anspruchsvolle Anwendungen, eignet sie sich für öffentliche Sicherheit, Transport, Automotive, Industrie und kommerzielle Einsätze, bei denen konsistente, schnelle drahtlose Verbindungen und präzise Navigation entscheidend sind.

• Ultrabreitband-Abdeckung für 5GNR, 4GLTE, Wi-Fi 6E/7 und GNSS
• Aktives GNSS mit Vorfilter und ESD-Schutz
• Unabhängig von der Ground Plane für flexible Installation
• Robustes ASA UV-stabiles Gehäuse mit IP67/IP69 Schutz
• Ideal für mobile Netzwerke, Flottenmanagement, IoT und kritische Konnektivitäten

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
3× 2.4-5.0-6.0GHz MIMO/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Connector & Kabel

• Connector Typ: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (Wi-Fi 6E/7 ISM)
• Kabellänge: 300cm
• Kabeltyp: D302 (5GNR/Wi-Fi 6E/7 ISM), LL100 (GNSS)

Installation / Umwelt

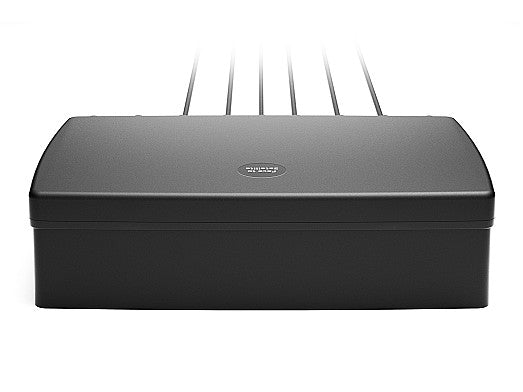

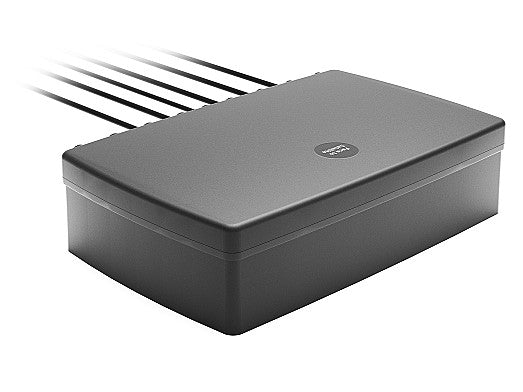

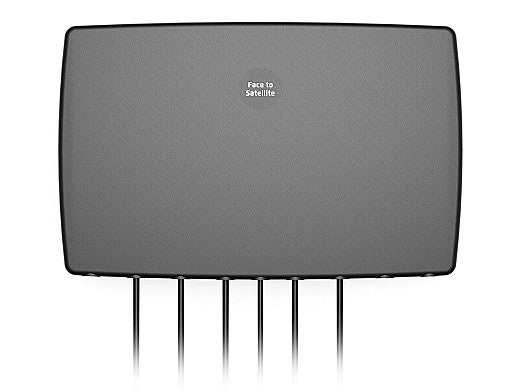

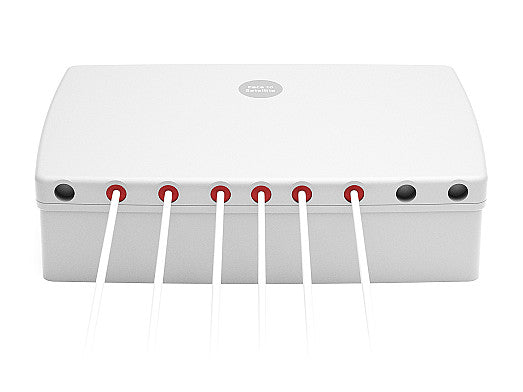

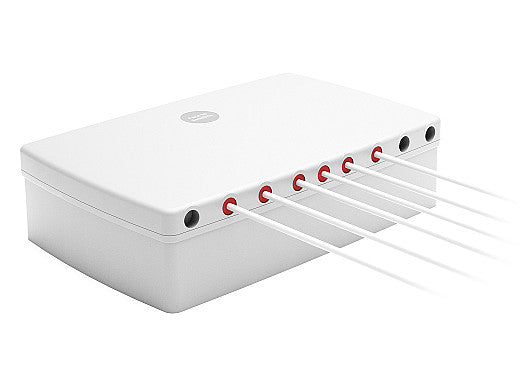

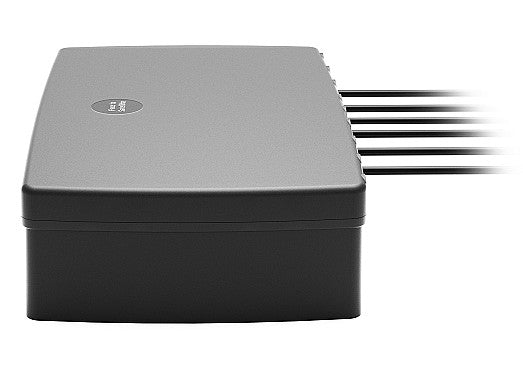

Diese bodenflächenunabhängige Antenne kann einfach mit der robusten Magnetbefestigung auf Metalloberflächen wie Fahrzeugen und Metallgebäuden für permanente oder temporäre Anwendungen installiert werden. Wir bieten diese Antenne auch mit Klebe- und Schraubbefestigung an, siehe Produkt 2J4H86PCFf und 2J6B86BCFf für weitere Details. Das flache Gehäuse misst nur 198 x 126 x 50,7 mm, wodurch diese Antenne 55 % kleiner ist als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Zertifizierung bietet sie Haltbarkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.

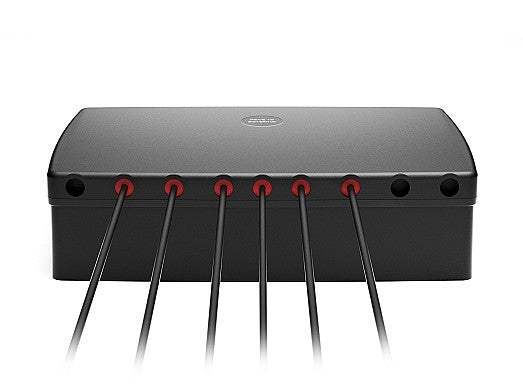

2J4H86MGFm Konnektivitäten sind Standard SMA-Male (5GNR & GNSS)/ SMA-Male-RP (Wi-Fi 6E / Wi-Fi 7 ISM) und werden mit 300cm langen D302 (5GNR/Wi-Fi 6E / Wi-Fi 7 ISM)/ LL100 (GNSS) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennengehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Anschlüsse und Kabel, um alle Anpassungsbedürfnisse zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, SigFox, LoRa
Montage: Magnetische Befestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: Wi-Fi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-16.3, ~-14.9, ~-13.1, ~-12.9
VSWR: ~1.5:1, ~1.5:1, ~1.7:1, ~1.7:1
Effizienz (%): ~58.0, ~49.4, ~32.3, ~32.1
Spitzenverstärkung (dBi): ~3.2, ~5.2, ~4.5, ~4.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-14.9, ~-14.6, ~-15.3, ~-15.2
VSWR: ~1.6:1, ~1.5:1, ~1.6:1, ~1.4:1
Effizienz (%): ~58.1, ~47.0, ~35.5, ~39.8
Spitzenverstärkung (dBi): ~3.9, ~5.8, ~5.6, ~6.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.6:1, ~1.5:1, ~1.6:1
Effizienz (%): ~31.1, ~22.8, ~31.1
Spitzenverstärkung (dBi): ~4.6, ~3.3, ~4.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.7:1, ~1.7:1, ~1.8:1
Effizienz (%): ~37.7, ~31.2, ~42.6
Spitzenverstärkung (dBi): ~6.1, ~4.5, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,3:1, ~1,6:1, ~1,2:1
Effizienz (%): ~37,9, ~34,5, ~44,7
Spitzenverstärkung (dBi): ~2,7, ~2,3, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 6 - GPS/GLONASS/BeiDou

Standards: GPS, GLONASS, BeiDou, QZSS, Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passive Verstärkung (dBi): ~4,2, ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6
