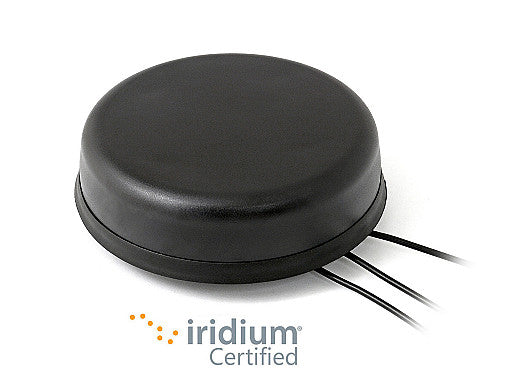

2J6552BGF 5G, GNSS, Iridium Schraubmontage Antenne 3-in-1 SMA-M 300cm

Diese Hochleistungs-3-in-1-Antenne bietet zuverlässige globale Konnektivität, indem sie 5G NR/4G LTE/3G/2G Mobilfunk, GNSS (GPS, QZSS, Galileo, GLONASS) und Iridium-Satellitentechnologien in einem einzigen, robusten Schraubmontagegehäuse kombiniert. Entwickelt für anspruchsvolle Anwendungen gewährleistet sie unterbrechungsfreie Kommunikation und präzise Navigation für Automotive, Flottenmanagement, Telematik, Notfallreaktion und globale Ortungssysteme. Das omnidirektionale Strahlungsmuster und die breite Frequenzabdeckung maximieren Signalqualität und Zuverlässigkeit, während das robuste, rotationssichere Design und die IP67/IP69K/IK09-Zertifizierungen Haltbarkeit in rauen Umgebungen garantieren.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
IRIDIUM

Stecker & Kabel

• Steckertyp: SMA-M
• Kabellänge: 300cm
• Kabeltyp: LMR100

Installation / Umwelt

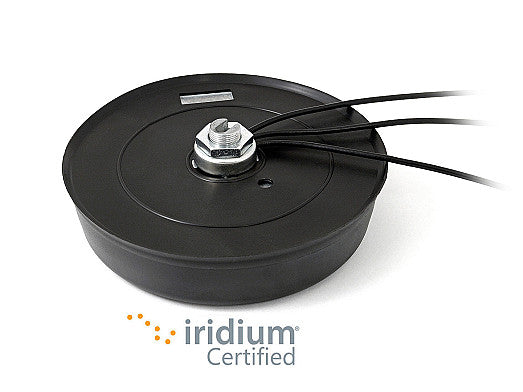

Für externe und interne Anwendungen wird die Antenne aus einer Kombination von UV-stabilem ABS und Keramikmaterialien hergestellt, die die Antenne vor Temperaturen zwischen -40°C und +85°C schützen. Mit dem Anti-Rotations-Mechanismus und der Abhängigkeit von der Massefläche ist diese Schraubmontageantenne einfach zu installieren und bietet maximale Haltbarkeit. Alle Kabel sind mit SMA-M-Steckertyp und 300cm LMR100 Standardkabellänge ausgestattet und vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. Die Antenne ist RoHS-konform und verfügt über vollständige IK09-, IP67- und IP69K-Zertifizierungen.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne Technologien: Multi-Technologie
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN & IoT Kommunikation: LPWA, NB-IoT
Montage: Schraubmontage
Satellitennavigation: GNSS
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.5, ~-9.7, ~-11.2, ~-14.2
VSWR: ~3.3:1, ~2.3:1, ~2.1:1, ~1.7:1
Effizienz (%): ~22.4, ~20.0, ~15.5, ~16.4
Spitzengewinn (dBi): ~-1.5, ~-1.5, ~-1.3, ~0.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Strahlungsmuster: Omnidirektional

Konnektivität 2 - IRIDIUM

Standards: IRIDIUM
Frequenz (MHz): 1616-1627
Passiver Gewinn (dBi): ~4.5
Effizienz (%): ~76
Impedanz (Ohm): 50
Axialverhältnis (dB): max. 3
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575.42, 1598-1606
Impedanz (Ohm): 50
Aktiver Gewinn (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Strom (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7V
