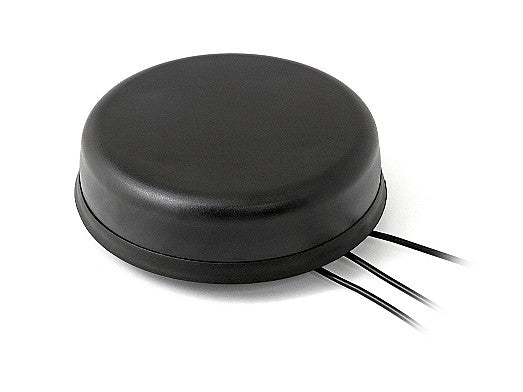

2J6586BGF 5G, GNSS, Wi-Fi 6E/7, ISM Schraubmontage Antenne 3-in-1 300cm

Diese Hochleistungs-3-in-1-Antenne wurde für maximale Vielseitigkeit und Zuverlässigkeit entwickelt und unterstützt 5G NR, 4G LTE, 3G, 2G, GNSS (GPS, QZSS, Galileo, GLONASS), Wi-Fi 6E/7, Bluetooth, ZigBee, ISM, SigFox und LoRa-Standards. Ihr kompaktes, robustes Design gewährleistet eine konsistente globale Konnektivität und präzise Navigation, was sie ideal für Tracking, Kartierung, Fahrzeugnavigation, kommerziellen Transport, Maschinen-zu-Maschinen-Kommunikation und Multimedia-Anwendungen macht. Das omnidirektionale Strahlungsmuster liefert starke, unterbrechungsfreie Signale sowohl für Langstrecken-Mobilfunk- als auch für Kurzstrecken-Wireless-Konnektivitäten, während das aktive GNSS-Element die Standortgenauigkeit und Redundanz verbessert. Diese Antenne eignet sich für eine Vielzahl von Anwendungen, darunter IoT-Geräte, Automatisierung, Unterhaltungselektronik, mobiles Computing, Gaming, Industrie, Wissenschaft, medizinische Geräte, Fahrzeug-Konnektivität, Flottenmanagement, Notfallkommunikation und mehr.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0-6.0GHz/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

• Steckertyp: Anpassbar (Standard nicht angegeben)
• Kabellänge: 300cm

Installation / Umwelt

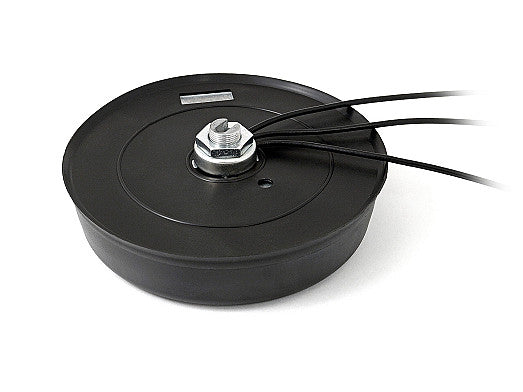

Für externe und interne Anwendungen wird die Antenne aus einer Kombination von UV-stabilem ABS und Keramikmaterialien hergestellt, die die Antenne vor Temperaturen zwischen -40°C und +80°C schützen. Mit Anti-Rotations-Mechanismus und Unabhängigkeit von der Massefläche ist diese Schraubmontage-Antenne einfach zu installieren und bietet maximale Haltbarkeit. Alle drei Antennen haben eine Standardkabellänge von 300cm und sind vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. Die Antenne ist RoHS-konform und verfügt über vollständige IK09-, IP67- und IP69K-Zertifizierungen.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN & IoT-Kommunikation: LPWA, SigFox, LoRa
Montage: Schraubmontage
Satellitennavigation: GNSS
Kurzstrecken-Wireless-Standards: Wi-Fi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-7.4, ~-9.7, ~-11.2, ~-14.2
VSWR: ~3.3:1, ~2.3:1, ~2.1:1, ~1.7:1
Effizienz (%): ~19.7, ~17.5, ~13.3, ~15.9
Spitzengewinn (dBi): ~-1.7, ~-1.7, ~-1.3, ~0.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Strahlungsmuster: Omnidirektional

Konnektivität 2 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.4:1, ~1.7:1, ~2.0:1
Effizienz (%): ~75.8, ~84.5, ~73.0
Spitzengewinn (dBi): ~4.1, ~3.9, ~2.8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktiver Gewinn (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Strom (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7V
