2J6985Ma 5G, Wi-Fi 6E/7 magnetische Halterung Antenne Phoenix SMA-Stecker 300cm IP67/IP69

Die Phoenix 3-in-1 Ultra-Breitband-Antenne bietet Hochleistungs-Konnektivität für anspruchsvolle industrielle, kommerzielle und private Anwendungen. Sie unterstützt fortschrittliche 5G NR/4G LTE MIMO- und Wi-Fi 6E/7-Technologien und gewährleistet zuverlässigen, schnellen Datendurchsatz über die Frequenzbänder von 617 MHz bis 7125 MHz. Ihr bodenplattenunabhängiges, flaches Design und die magnetische Befestigung machen sie ideal für vielseitige, dauerhafte Außeninstallationen. Das robuste ASA-Gehäuse ist in Schwarz oder Weiß erhältlich und vollständig IP67- und IP69-zertifiziert für maximale Haltbarkeit in rauen Umgebungen. Diese Antenne ist perfekt für Anwendungen, die kontinuierliche Konnektivität, hohe Bandbreite und effizienten Gerätebetrieb erfordern, wie Notfalleinsätze, IoT, Asset-Tracking, Automatisierung und Multimedia-Streaming.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
2.4-5.0-6.0GHz/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

• Steckertyp: SMA-Stecker (RP)
• Kabellänge: 300cm
• Kabeltyp: D302

Installation / Umwelt

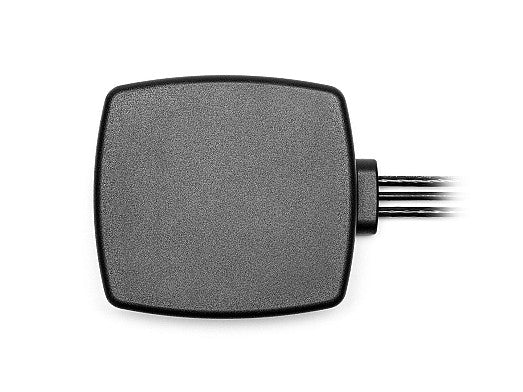

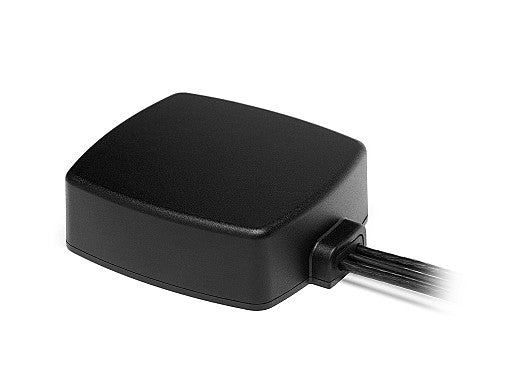

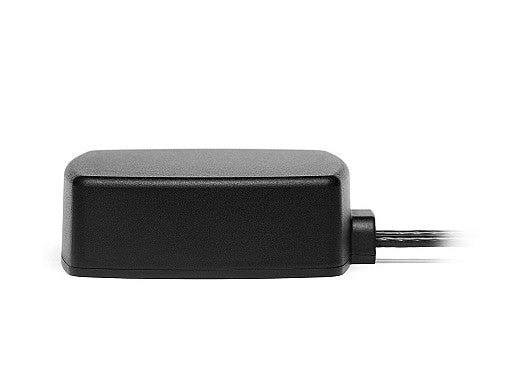

Der flache 2J6985Ma misst 89 × 76 × 27 mm, ist vollständig IP67- und IP69-zertifiziert und die perfekte Antennenlösung für dauerhafte Außeninstallationen. Das kastenförmige Antennengehäuse wird aus langlebigem ASA-Material hergestellt und ist in den Gehäusefarben Schwarz und Weiß erhältlich. Der 2J6985Ma ist bodenplattenunabhängig und für die magnetische Befestigung ausgelegt, was die Installation auf einer Vielzahl von Oberflächen ohne Erdung oder Freiraum ermöglicht. Diese Antenne wird mit standardmäßigen SMA-Steckern (RP) und 300 cm langem D302-Kabel geliefert. Die Kabel und Stecker sind bei dieser Antenne anpassbar, und unsere hochqualifizierten Ingenieure stehen bereit, um bei jeder Anpassung, Installation und Antennenauswahl zu unterstützen. Alle unsere Produkte sind umweltbewusst konzipiert und ohne gefährliche Materialien hergestellt, mit vollständiger REACH- und RoHS-Konformität.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Befestigung: Magnetische Befestigung
Kurzstrecken-Funkstandards: WiFi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.0, ~-11.2, ~-7.1, ~-6.4
VSWR: ~3.1:1, ~2.1:1, ~3.1:1, ~3.0:1
Effizienz (%): ~50.2, ~56.3, ~30.4, ~25.1
Spitzenverstärkung (dBi): ~2.1, ~6.3, ~3.7, ~2.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.3, ~-10.8, ~-7.6, ~-8.4
VSWR: ~3.1:1, ~2.1:1, ~2.9:1, ~2.3:1
Effizienz (%): ~50.9, ~58.7, ~38.0, ~36.7
Spitzenverstärkung (dBi): ~1.6, ~6.3, ~5.1, ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.3:1, ~1.7:1, ~1.4:1
Effizienz (%): ~38.4, ~25.6, ~28.0
Spitzenverstärkung (dBi): ~3.8, ~2.8, ~2.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
