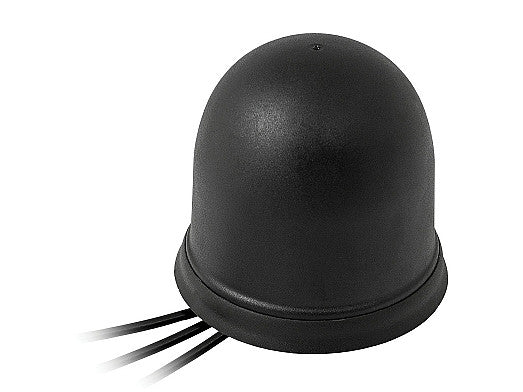

2J6A50BCF 4G/LTE, GNSS, Wi-Fi, ISM Schraubmontage Antenne 3-in-1 IP67/IP69K

Diese Hochleistungs-Kombinationsantenne ist für anspruchsvolle Anwendungen konzipiert, die eine zuverlässige Konnektivität über mehrere Technologien hinweg erfordern. Ihre robuste Konstruktion und das Schraubbefestigungsdesign machen sie ideal für den Einsatz in rauen Umgebungen und gewährleisten einen stabilen Betrieb für Mobilfunk-, Wi-Fi-, ISM- und GNSS-Systeme. Die Antenne unterstützt ein breites Frequenzspektrum und stellt die Kompatibilität mit globalen Netzwerken und Satellitennavigationssystemen sicher. Ihr kompaktes Format und die robuste Bauweise eignen sich hervorragend für den Einsatz in der Automobil-, Industrie- und Telematikinstallation.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/BEI/QZSS/Galileo/L1
2.4-5.0GHz/WiFi/LPWA/BT/ZigBee/RFID/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Standort: Extern

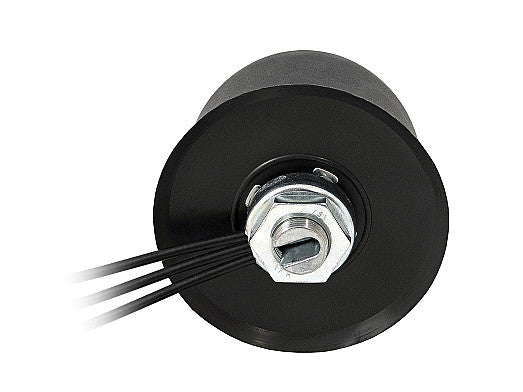

Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: Wi-Fi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.1:1, ~1.5:1, ~1.5:1
Effizienz (%): ~52, ~62, ~50
Spitzenverstärkung (dBi): ~0.7, ~3.4, ~4.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2.4/5.0 GHz ISM

Standards: WiFi, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.2:1, ~1.8:1
Effizienz (%): ~60.5, ~38.4
Spitzenverstärkung (dBi): ~5.0, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS/BeiDou

Standards: BeiDou, GPS, QZSS, Galileo, GLONASS
Frequenz: 1561.098, 1575.42, 1598-1610 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2
