2J7050MGFc 4G/LTE, GNSS, Wi-Fi, ISM Magnetfußantenne Medusa SMA-M 300cm

Diese Hochleistungs-4-in-1-Antenne ist für anspruchsvolle mobile und industrielle Anwendungen konzipiert und kombiniert duale 4G/LTE MIMO-, Wi-Fi/ISM- und GNSS-Funktionalität in einem kompakten, robusten ASA-Gehäuse. Ihre leistungsstarke Magnetbefestigung ermöglicht eine schnelle und sichere Installation auf Metalloberflächen, was sie ideal für sowohl permanente als auch temporäre Installationen in rauen Außenumgebungen macht. Die Antenne unterstützt zuverlässige Konnektivität für Mobilfunk, Wi-Fi, Bluetooth, ZigBee und Satellitennavigation und gewährleistet stabile Daten-, Sprach- und Positionsdienste selbst unter schwierigen Bedingungen. Typische Anwendungsfälle umfassen Telematik, Flottenmanagement, industrielle Automatisierung, Asset-Tracking, Smart Home und kritische Kommunikation.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0GHz/WiFi/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

• Steckertyp: SMA-Stecker
• Kabellänge: 300cm
• Kabeltyp: LL195/LL100

Installation / Umwelt

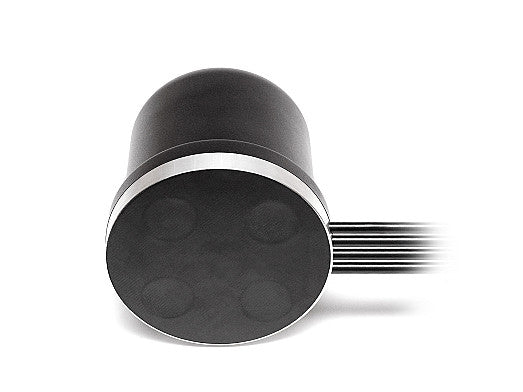

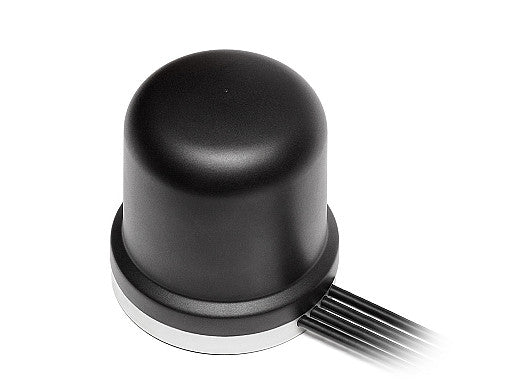

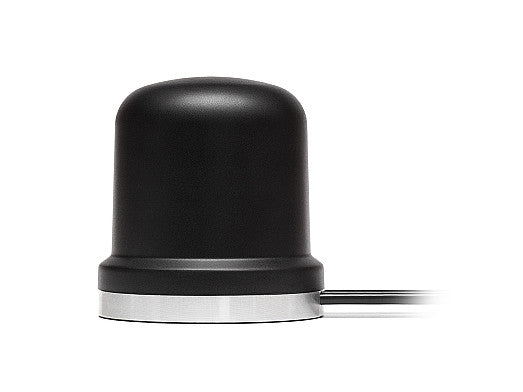

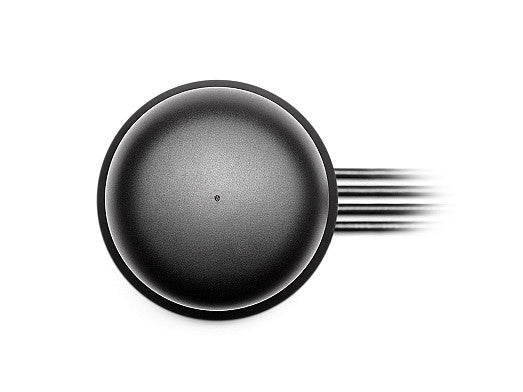

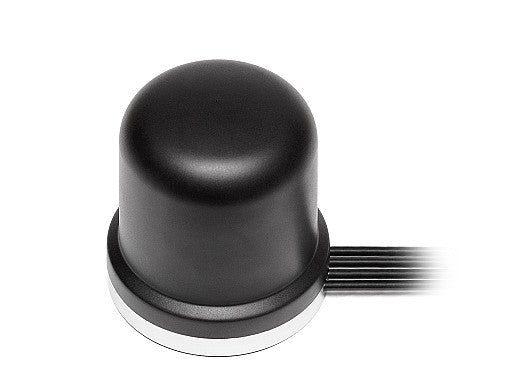

Diese Antenne ist vollständig IP67-, IP69- und IK09-zertifiziert, was sie vollständig wasserdicht und resistent gegen Staub, hohe Temperaturen und Stöße macht. Die bodenplattenunabhängige 2J7050MGFc hat eine kuppelförmige Bauform und misst Ø 96 × 102 mm. Das Antennengehäuse wird aus hochwertigem ASA-Material gefertigt und beinhaltet eine robuste Aluminiumlegierungsbasis. Die leistungsstarke Magnetbefestigung ist stark genug für Langzeitinstallationen und ermöglicht auch einfache temporäre Installationen auf Metalloberflächen, ideal für mobile Anwendungen. Eine dünne Gummischicht schützt Metalloberflächen vor Kratzern oder Beschädigungen während der Installation oder Entfernung.

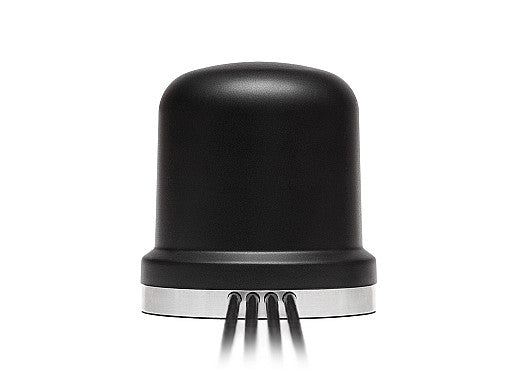

Alle vier Kabel werden über SMA-Stecker verbunden und führen durch die Seitenkante der Antennenbasis. Diese Antenne wurde auf unsere standardmäßigen 300 cm langen LL195/LL100-Kabel für optimale Leistung abgestimmt. Zusätzlich zu unseren Standardspezifikationen bieten wir auch eine große Auswahl an alternativen Kabeln und Steckern, um alle Erwartungen unserer Kunden zu erfüllen. Unsere Ingenieure stehen rund um die Uhr zur Verfügung, um bei Anpassungen oder der Auswahl der Antenne zu helfen.
Alle unsere Produkte werden ohne gefährliche Materialien entworfen und hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Magnetbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: Wi-Fi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.7:1, ~1.7:1, ~1.5:1
Effizienz (%): ~50.7, ~52.6, ~50.6
Spitzenverstärkung (dBi): ~1.3, ~4.8, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.7:1, ~1.7:1, ~1.4:1
Effizienz (%): ~50.7, ~52.7, ~58.4
Spitzenverstärkung (dBi): ~0.9, ~4.4, ~5.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2.4/5.0 GHz ISM

Standards: WiFi, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.8:1, ~1.4:1
Effizienz (%): ~45.4, ~45.7
Spitzenverstärkung (dBi): ~4.3, ~5.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - GPS/GLONASS

Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575.42, 1598-1606 MHz
Passive Verstärkung (dBi): ~3.6
Impedanz (Ohm): 50
Spannungsbereich (V): 1.5 - 3.6
Aktive Verstärkung (dB): 28 @ 2.7 V
Rauschzahl (dB): 1.8 @ 2.7 V
Stromaufnahme (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6
