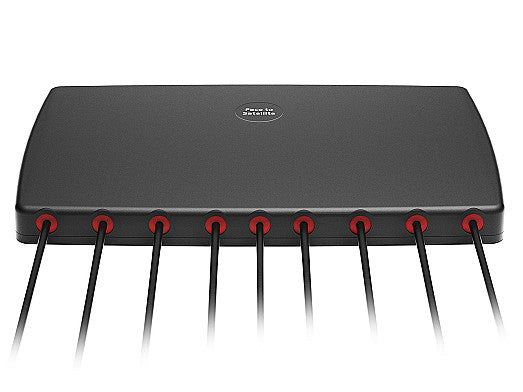

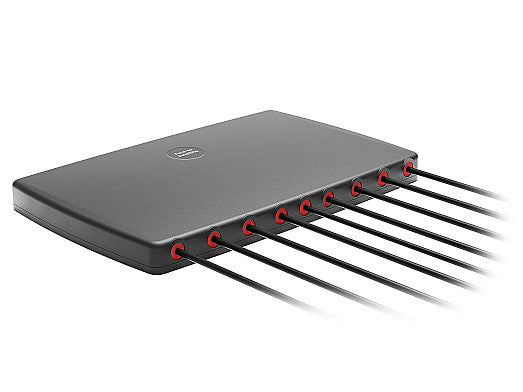

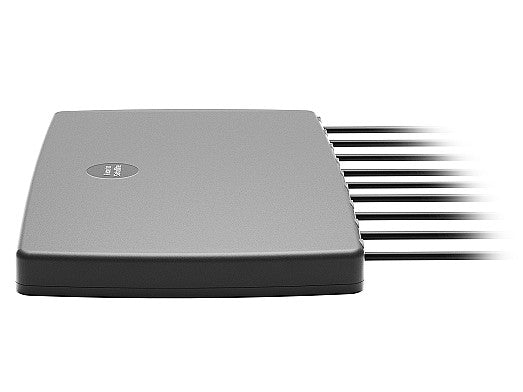

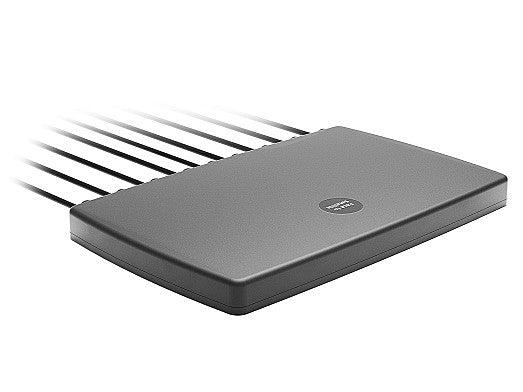

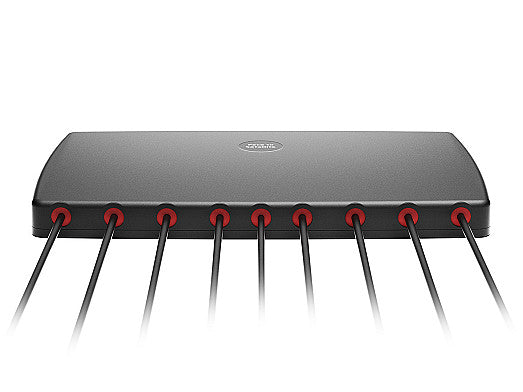

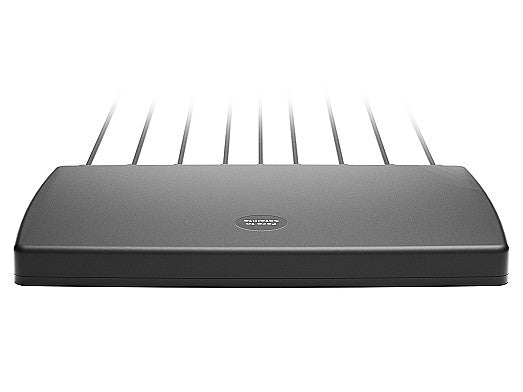

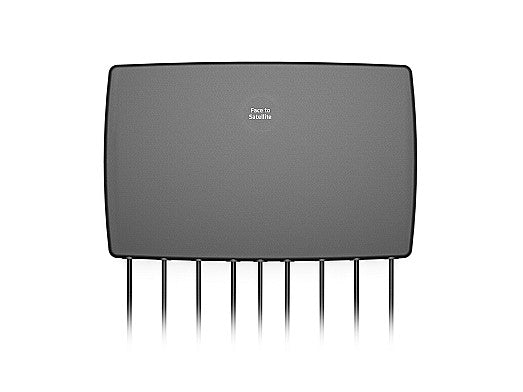

2J4H86PGFf 5G, GNSS, Wi-Fi 6E/7, ISM Klebehalterung Antenne 9-in-1 SMA-M/RPSMA-M 300cm IP69

Diese ultra-kompakte 9-in-1-Antenne bietet Hochleistungs-Konnektivität für 5G, Wi-Fi 6E/7, ISM und GNSS-Anwendungen. Ihr flaches Design ist 55 % kleiner als vergleichbare Lösungen und ideal für Installationen mit begrenztem Platz. Die Antenne unterstützt Ultra-Wideband-MIMO-Betrieb und gewährleistet robuste und zuverlässige Signalqualität über mehrere Technologien hinweg. Für anspruchsvolle Umgebungen konzipiert, verfügt sie über IP67/IP69-Schutz und eignet sich für öffentliche Sicherheit, Transport, Automobil, Industrie und Gewerbe. Die Klebehalterung ermöglicht eine schnelle, sichere Montage auf jeder nichtmetallischen Oberfläche, und die Antenne ist in Schwarz oder Weiß erhältlich, um zu Ihrer Anwendung zu passen.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
4× 2,4-5,0-6,0GHz MIMO/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

• Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (Wi-Fi 6E/7 ISM)
• Kabellänge: 300cm
• Kabeltyp: D302 (5GNR/Wi-Fi 6E/7 ISM), LL100 (GNSS)

Installation / Umwelt

Diese bodenflächenunabhängige Antenne kann mit einem einfach abziehbaren Klebestreifen auf jeder Art von nichtmetallischer Oberfläche montiert werden, was sie ideal für temporäre Installationen macht. Wir bieten diese Antenne auch mit Magnet- und Schraubmontage an, siehe Produkt 2J4H86MGFf und 2J6B86BGFf für weitere Details. Das flache Gehäuse misst nur 198 x 127 x 15,7 mm und macht diese Antenne 55 % kleiner als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69-Zertifizierung bietet sie Haltbarkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.
2J4H86PGFf Konnektivitäten sind Standard SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (WIFI 6E / WIFI 7 ISM) und werden mit 300cm langen D302 (5GNR/WIFI 6E / WIFI 7 ISM)/ LL100 (GNSS) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennen-Gehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungsbedürfnisse zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, SigFox, LoRa
Montage: Klebehalterung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: Wi-Fi, Bluetooth, ZigBee
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-13.2 bis ~-16.8
VSWR: ~1.5:1 bis ~1.8:1
Effizienz (%): ~44.0 bis ~57.1
Spitzenverstärkung (dBi): ~0.9 bis ~4.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14.6 bis ~-15.7
VSWR: ~1,4:1 bis ~1,5:1
Effizienz (%): ~34.0 bis ~55.1
Spitzenverstärkung (dBi): ~2.9 bis ~4.1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-13.0 bis ~-15.4
VSWR: ~1.5:1 bis ~1.7:1
Effizienz (%): ~27.5 bis ~55.3
Spitzenverstärkung (dBi): ~2.6 bis ~3.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12.5 bis ~-16.8
VSWR: ~1.4:1 bis ~1.7:1
Effizienz (%): ~25.1 bis ~57.1
Spitzenverstärkung (dBi): ~1.2 bis ~4.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 5 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1 bis ~1.6:1
Effizienz (%): ~20.2 bis ~47.2
Spitzenverstärkung (dBi): ~3.1 bis ~4.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 6 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.7:1 bis ~1.9:1
Effizienz (%): ~23.0 bis ~42.3
Spitzenverstärkung (dBi): ~3.0 bis ~6.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 7 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.3:1 bis ~1.6:1
Effizienz (%): ~34.3 bis ~44.4
Spitzenverstärkung (dBi): ~2.3 bis ~3.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 8 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,4:1 bis ~1,5:1
Effizienz (%): ~28,4 bis ~39,4
Spitzenverstärkung (dBi): ~2,6 bis ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 9 - GNSS (GPS/GLONASS/Galileo/QZSS)

Standards: GPS, GLONASS, QZSS, Galileo
Frequenz (MHz): 1575,42, 1598-1606
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6
