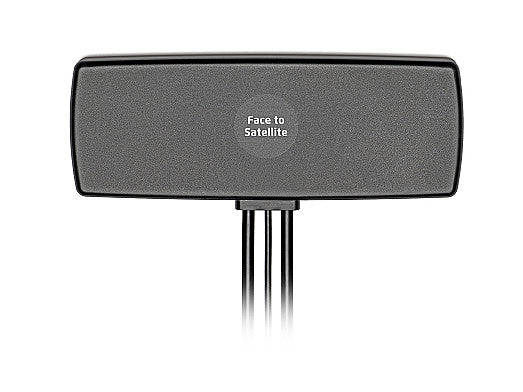

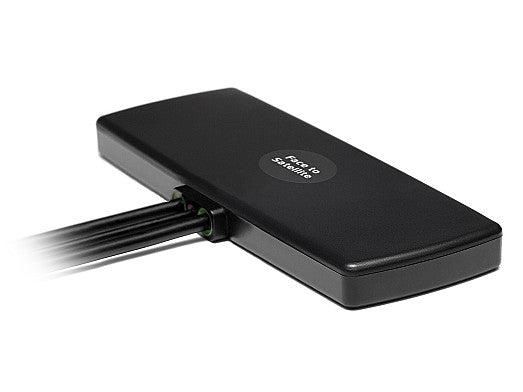

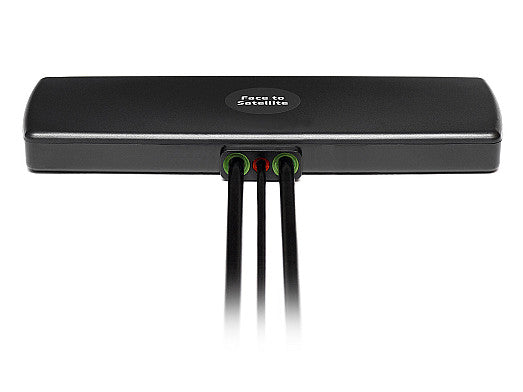

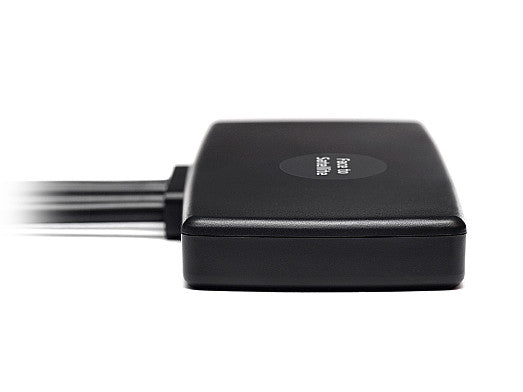

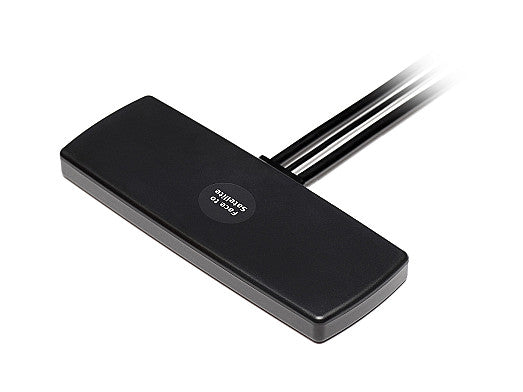

2J4A41PCFa 4G/LTE, GNSS Antenne Klebehalter IP67/IP69K

Diese kompakte Kombinationsantenne bietet Hochleistungs-LTE-MIMO- und GNSS-Konnektivität in einem flachen Design, was sie ideal für platzbeschränkte Anwendungen macht. Ihre fortschrittliche Technik gewährleistet eine zuverlässige, hocheffiziente Datenübertragung und präzise Geolokalisierung und unterstützt eine breite Palette globaler Mobilfunk- und Satellitennavigationsstandards. Die Antenne ist unabhängig von der Massebene und verfügt über ein robustes, wetterbeständiges Gehäuse für langfristige Haltbarkeit in anspruchsvollen Umgebungen. Typische Anwendungen umfassen Infotainmentsysteme, Flottenmanagement, vernetzte Fahrzeuge, Gateways, Router und mehr.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/BEI/QZSS/Galileo/L1

Installation / Umwelt

Die Antenne kann einfach installiert oder in jedem Teil Ihrer Umgebung und Anwendung versteckt werden; auf den oberen oder unteren Flächen einschließlich Windschutzscheiben, Armaturenbrett, Kunststoff usw., da sie mit einem separaten doppelseitigen Klebepad ausgestattet ist, das sie sicher befestigt. Dieses Produkt enthält ein verlustarmes doppelt geschirmtes Kabel mit vollständig kundenspezifischer Länge und Anschluss, das maximale Antennenleistung und Zuverlässigkeit bietet, Verbindungsabbrüche vermeidet, höhere Datenraten, höheren Gewinn usw. ermöglicht. Die 3-in-1-Funktion erlaubt eine schnelle Handhabung an Stellen, an denen andere Lösungen nicht umsetzbar sind, und eliminiert den umfangreichen Arbeitsaufwand bei der Installation des Produkts, was Zeit und Ressourcen spart.

Mit IP67- und IP69K-Schutzart bietet dieses Produkt maximalen Schutz gegen Staub und Wasser und erlaubt Hochdruck- und Dampfreinigung. Das Bestehen von Falltests und Vibrationen sorgt für zusätzliche Robustheit und gewährleistet die Langlebigkeit des Produkts, was es zu einer kosteneffektiven Lösung macht. Die UV-Beschichtung bietet maximalen Schutz bei intensiver Nutzung im Freien unter extremen Umgebungsbedingungen und Temperaturen.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Extern
Befestigung: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination

Konnektivität 1 - 4G LTE MIMO

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.7:1, ~1.3:1, ~1.9:1
Effizienz (%): ~52.9, ~63.2, ~43.7
Spitzenverstärkung (dBi): ~2.2, ~3.6, ~2.9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 4G LTE MIMO

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.1:1, ~1.5:1, ~2.0:1
Effizienz (%): ~45.3, ~58.9, ~41.2
Spitzenverstärkung (dBi): ~1.1, ~4.4, ~2.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GNSS

Standards: BeiDou, GPS, QZSS, Galileo, GLONASS
Frequenz: 1561.098, 1575.42, 1598-1610 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2
