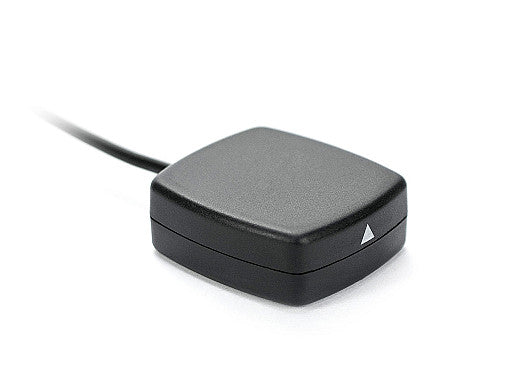

2J4D01MP2F GNSS, RTK Klebe-/Magnethalterung Antenne L1/L2

Diese hochpräzise, flache externe Antenne ist für fortschrittliche GNSS-Anwendungen konzipiert, die Zentimeter-genaue Genauigkeit und Zuverlässigkeit erfordern. Sie unterstützt Multi-Constellation- und Multi-Band-Betrieb, was sie ideal für anspruchsvolle Umgebungen wie Vermessung, autonome Fahrzeuge, Smart Farming und GIS macht. Die Antenne ist unabhängig von der Erdungsebene und verfügt über einen Vorfilter für verbesserte Signalqualität, niedrigen Stromverbrauch und ein robustes, nach IP67 zertifiziertes Gehäuse für den Außeneinsatz.

Konnektivitäten

GNSS/RTK/L1L2

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Befestigung: Klebehalterung, Magnetische Halterung, Magnetisch/Klebebefestigung
Standort: Extern
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS/RTK/L1L2

Technologien: GPS/QZSS/Galileo/SBAS/RTK/L1L2
Bandbreite (MHz): 1227, 1575
Bänder: L2, L1
Frequenz: 1227,6, 1575,42 MHz
Standards: GPS(L2C), QZSS(L2C), GPS(L1C), QZSS(L1C), Galileo(E1), SBAS (L1)
Rückflussdämpfung (dB): ~-15,5, ~-23,6
VSWR: ~1,4:1, ~1,1:1
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Axialverhältnis (dB): max. 3 dB
Polarisation: RHCP
Spannung (V): 1,5 - 6
Aktive Verstärkung (dB): 28 @ 3 V
Rauschzahl (dB): 1,6 @ 3V
Stromverbrauch (mA): 16 @ 3V
Leistungsaufnahme (mW): 48 @ 3V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): ~40
ESD-Schutz (kV): 2
