2J4H86MGFf 5G, GNSS, Wi-Fi 6E/7, ISM Magnetische Montageantenne 9-in-1 SMA-M/RPSMA-M 300cm IP67/IP69

Diese ultrakompakte 9-in-1 Magnetbefestigungsantenne bietet Hochleistungs-Konnektivität für 5G, Wi-Fi 6E/7, GNSS und ISM-Anwendungen. Ihr flaches Design ist 55 % kleiner als vergleichbare Lösungen und ideal für Installationen mit begrenztem Platz. Die Antenne unterstützt fortschrittliche MIMO-Technologie für Mobilfunk und Wi-Fi und gewährleistet robuste, schnelle Datenübertragung sowie zuverlässige Signalqualität über ein breites Frequenzspektrum. Sie ist für bodenflächenunabhängigen Betrieb ausgelegt und eignet sich für den Einsatz an Fahrzeugen, Metallstrukturen und in anspruchsvollen Umgebungen. Typische Anwendungen umfassen drahtloses Breitband, private Netzwerke, öffentliche Sicherheit, Transport, Automobil, industrielles IoT und Telematik.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
4× 2,4-5,0-6,0GHz MIMO/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

• Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (Wi-Fi 6E/7 ISM)
• Kabellänge: 300cm
• Kabeltyp: D302 (5GNR/Wi-Fi 6E/7 ISM), LL100 (GNSS)

Installation / Umwelt

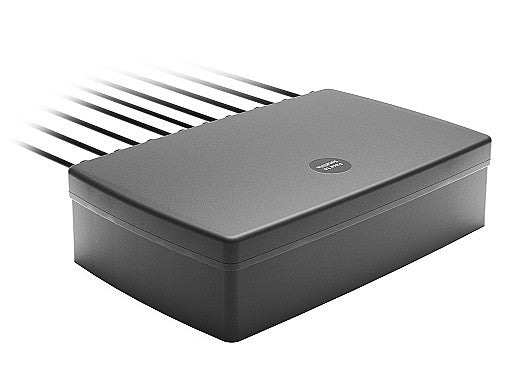

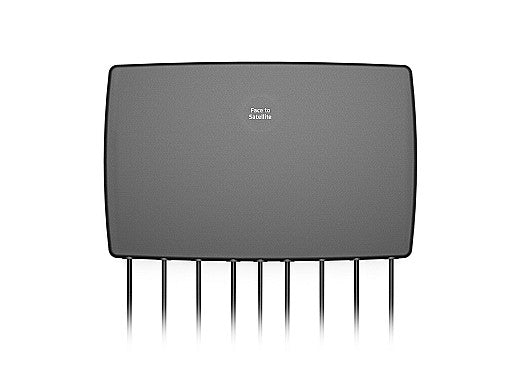

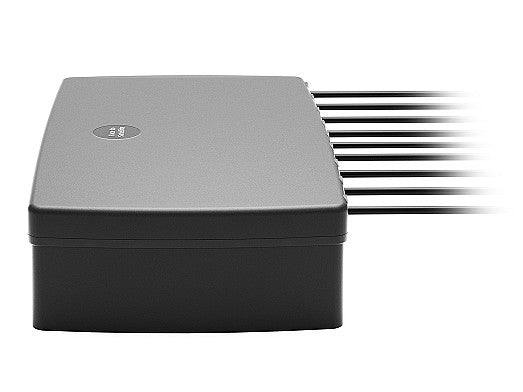

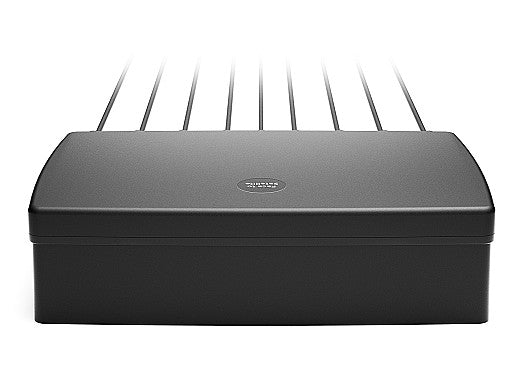

Diese bodenflächenunabhängige Antenne kann einfach mit der robusten Magnetbefestigung auf Metalloberflächen wie Fahrzeugen und Metallgebäuden für permanente oder temporäre Anwendungen installiert werden. Wir bieten diese Antenne auch mit Klebe- und Schraubbefestigung an, siehe Produkt 2J4H86PGFf und 2J6B86BGFf für weitere Details. Das flache Gehäuse misst nur 198 x 126 x 50,7 mm und macht diese Antenne 55 % kleiner als jede andere Antenne auf dem Markt. Hergestellt aus ASA UV-stabilem Material und mit voller IP67/IP69 Bewertung bietet sie Haltbarkeit und den höchsten Schutz gegen Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz oder Weiß erhältlich.

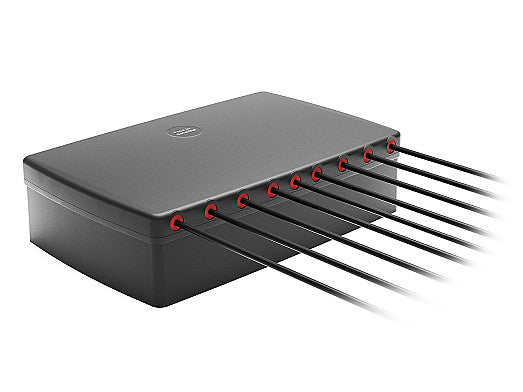

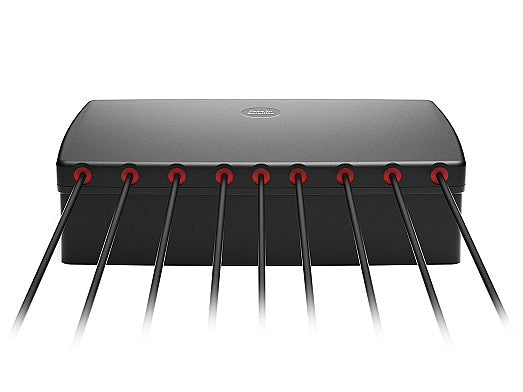

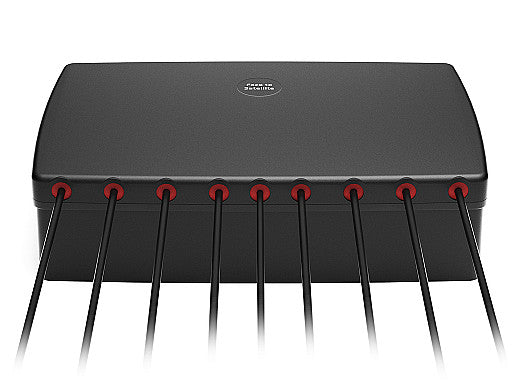

2J4H86MGFf Konnektivitäten sind Standard SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (WIFI 6E / WIFI 7 ISM) und werden mit 300cm langen D302 (5GNR/WIFI 6E / WIFI 7 ISM)/ LL100 (GNSS) Kabeln geliefert. Alle Kabel führen von einer Seite des Antennen-Gehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungsbedürfnisse zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, SigFox, LoRa
Montage: Magnetische Befestigung
Satellitennavigation: GNSS
Kurzstrecken-Drahtlosstandards: Wi-Fi, Bluetooth, ZigBee
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-16.3, ~-14.9, ~-13.1, ~-12.9
VSWR: ~1.5:1, ~1.5:1, ~1.7:1, ~1.7:1
Effizienz (%): ~58.0, ~49.4, ~32.3, ~32.1
Spitzenverstärkung (dBi): ~3.2, ~5.2, ~4.5, ~4.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-14.9, ~-14.6, ~-15.3, ~-15.2
VSWR: ~1.6:1, ~1.5:1, ~1.6:1, ~1.4:1
Effizienz (%): ~58.1, ~47.0, ~35.5, ~39.8
Spitzenverstärkung (dBi): ~3.9, ~5.8, ~5.6, ~6.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-16.2, ~-14.2, ~-14.4, ~-13.2
VSWR: ~1.6:1, ~1.6:1, ~1.6:1, ~1.6:1
Effizienz (%): ~58.0, ~46.7, ~35.8, ~36.7
Spitzenverstärkung (dBi): ~3.4, ~5.8, ~5.3, ~5.7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-16.2, ~-15.5, ~-13.1, ~-13.1
VSWR: ~1.4:1, ~1.5:1, ~1.7:1, ~1.6:1
Effizienz (%): ~58.2, ~47.3, ~33.9, ~37.6
Spitzenverstärkung (dBi): ~3.5, ~5.7, ~5.1, ~5.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 5 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.6:1, ~1.5:1, ~1.6:1
Effizienz (%): ~31.1, ~22.8, ~31.1
Spitzenverstärkung (dBi): ~4.6, ~3.3, ~4.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 6 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.7:1, ~1.7:1, ~1.8:1
Effizienz (%): ~37.7, ~31.2, ~42.6
Spitzenverstärkung (dBi): ~6.1, ~4.5, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 7 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.3:1, ~1.6:1, ~1.2:1
Effizienz (%): ~37.9, ~34.5, ~44.7
Spitzenverstärkung (dBi): ~2.7, ~2.3, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 8 - 2.4 / 5.0 / 6.0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: WiFi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,4:1, ~1,4:1, ~1,6:1
Effizienz (%): ~36,7, ~30,8, ~39,7
Spitzenverstärkung (dBi): ~4,4, ~2,6, ~3,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 9 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6
