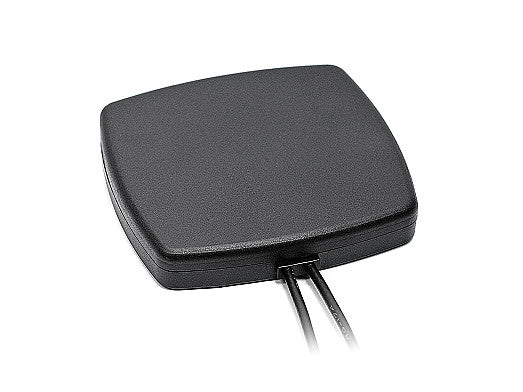

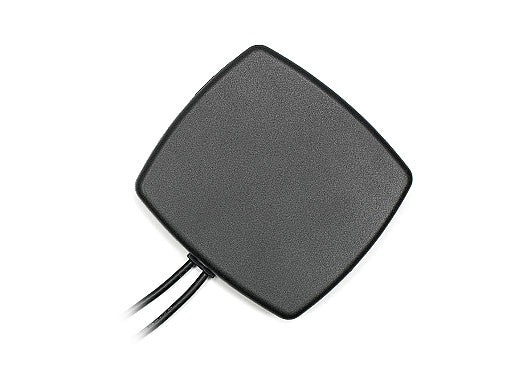

2J6003PGF Wi-Fi, GNSS, ISM Antenne Klebe 2-in-1

Diese flache Kombinationsantenne ist für zuverlässige Leistung in Wi-Fi-, ISM- und GNSS-Anwendungen konzipiert. Ihre kompakte Bauform und die Klebemontage machen sie ideal für Installationen, bei denen der Platz begrenzt ist und ein unauffälliges Erscheinungsbild erforderlich ist. Die Antenne ist unabhängig von der Massebene und verfügt über ein aktives GNSS-Element mit Vorfilterung für verbesserte Signalqualität. Geeignet für eine Vielzahl von Anwendungen, einschließlich Logistik, intelligente Städte, Flottenmanagement, autonome Fahrzeuge und Asset-Tracking.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
2.4-5.0GHz/WiFi/LPWA/BT/ZigBee/RFID/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Standort: Extern
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: Wi-Fi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 2.4/5.0 GHz ISM

Standards: WiFi, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.7:1, ~1.5:1
Effizienz (%): ~44.8, ~29.8
Spitzenverstärkung (dBi): ~2.8, ~3.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: <=1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2
