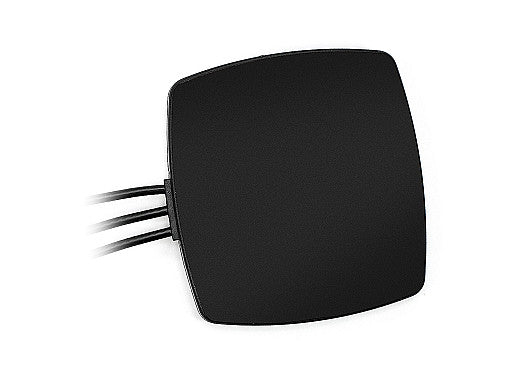

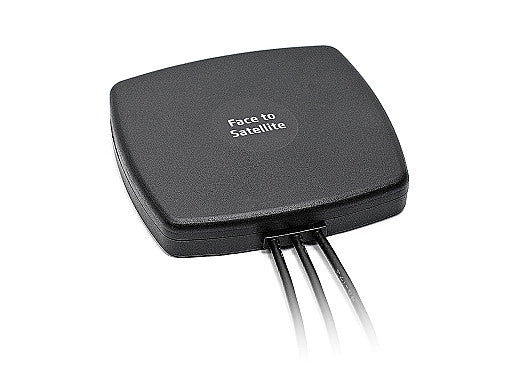

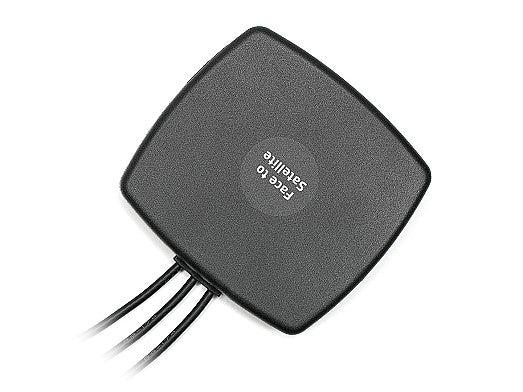

2J6041MGFa 4G/LTE, GNSS Magnetfußantenne 3-in-1 MIMO

Diese flache Kombinationsantenne ist für zuverlässige Konnektivität über 4G LTE, 3G, 2G und GNSS (GPS, GLONASS, Galileo, QZSS) Netzwerke ausgelegt. Ihr bodenflächenunabhängiges Design und die magnetische Befestigung machen sie ideal für mobile, automotive und industrielle Anwendungen, bei denen flexible Installation und robuste Leistung erforderlich sind. Die Antenne bietet Breitband-Unterstützung für Mobilfunk, aktives GNSS mit Vorfilter und ist für den Einsatz in anspruchsvollen Umgebungen geeignet.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Extern
Befestigung: Magnetische Befestigung
Satellitennavigation: GNSS
Typ: Kombination

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.5:1, ~2.0:1, ~1.7:1
Effizienz (%): ~34.1, ~31.3, ~37.0
Spitzenverstärkung (dBi): ~1.9, ~2.9, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.2:1, ~2.4:1, ~1.5:1
Effizienz (%): ~27, ~23.1, ~40.6
Spitzenverstärkung (dBi): ~0.3, ~1.9, ~3.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromverbrauch (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2
