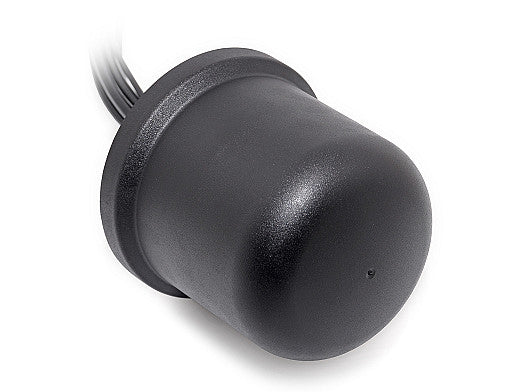

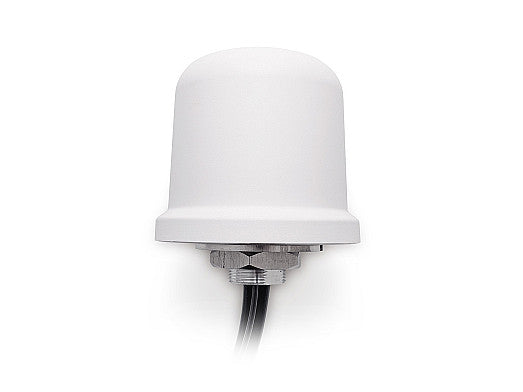

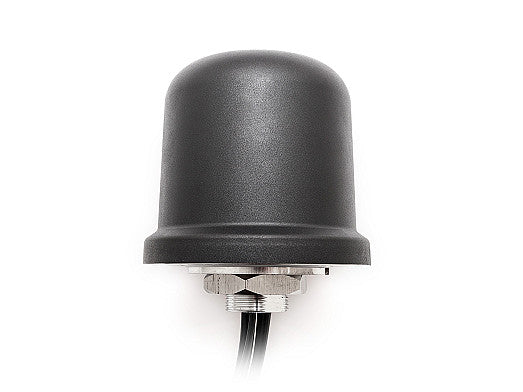

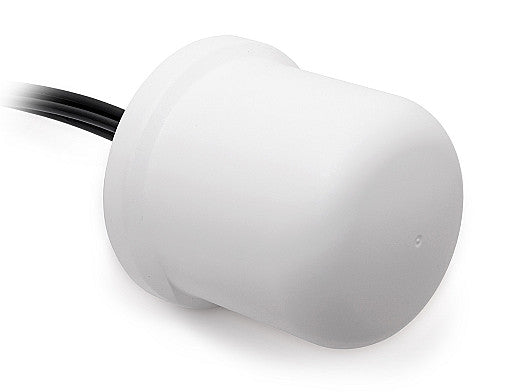

2J7084BGFc 5G, GNSS Schraubmontage Antenne 5-in-1 SMA-M 300cm LL195 IP67/IP69

Diese robuste 5-in-1-Antenne liefert eine robuste und zuverlässige Konnektivität für anspruchsvolle Anwendungen. Durch die Kombination von vier 5G MIMO-Elementen mit einer dedizierten GNSS/GPS-Antenne gewährleistet sie Hochgeschwindigkeitsdaten, präzise Navigation und nahtlosen Betrieb über 5G-, 4G-, 3G- und 2G-Netzwerke. Ihre robuste Konstruktion und der fortschrittliche Schutz gegen Eindringen machen sie ideal für öffentliche Sicherheit, Transport, industrielles IoT und Flottenmanagement. Das omnidirektionale Design und die Unabhängigkeit von der Massefläche bieten flexible Installation und konsistente Leistung, selbst in herausfordernden Umgebungen.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Anschluss & Kabel

• Anschlusstyp: SMA-M
• Kabellänge: 300cm
• Kabeltyp: LL195

Installation / Umwelt

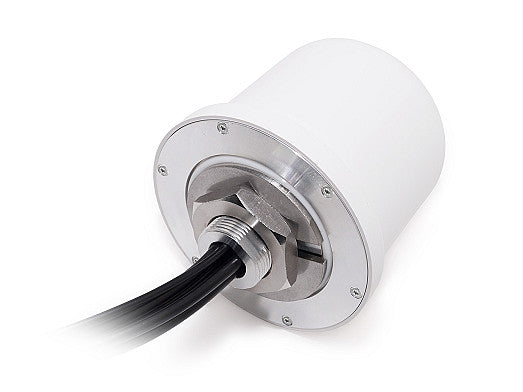

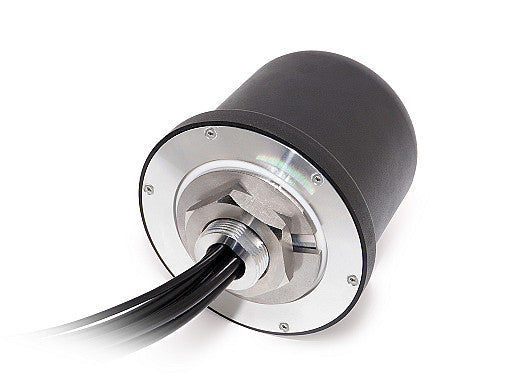

Die Antenne ist geschützt durch ein robustes und widerstandsfähiges Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA), bekannt für seine wärmebeständigen Eigenschaften, und einer Metall- Aluminiumlegierungs-Antennenbasis. Die Unabhängigkeit von der Massefläche und die Schraubbefestigungstechnologie ermöglichen ein sicheres Verriegeln der Antenne auf ihrem Montageort, was die Installation einfach und zuverlässig macht. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt, während die IK09-Bewertung eine zusätzliche Ebene von Vandalismusschutz mit hoher Schlagfestigkeit hinzufügt.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Zellulartechnologien: 5G
Standort: Extern
LPWAN & IoT Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.5 bis ~-14.7
VSWR: ~4.5:1 bis ~1.6:1
Effizienz (%): ~30.7 bis ~43.4
Spitzenverstärkung (dBi): ~-1.9 bis ~3.7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.6 bis ~-11.6
VSWR: ~4.3:1 bis ~2.0:1
Effizienz (%): ~31.1 bis ~43.0
Spitzenverstärkung (dBi): ~-1.6 bis ~3.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.8 bis ~-11.7
VSWR: ~4.2:1 bis ~1.9:1
Effizienz (%): ~31.1 bis ~43.4
Spitzenverstärkung (dBi): ~-1.9 bis ~3.7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.1 bis ~-12.8
VSWR: ~4.7:1 bis ~1.7:1
Effizienz (%): ~30.5 bis ~43.4
Spitzenverstärkung (dBi): ~-1.7 bis ~3.7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 5 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1610 MHz
VSWR: ≤1.5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Post-Filter
Spannung (V): 2.7 - 5.5
Rauschzahl (dB): 1.2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40.5 - 137.5
Out of Band Rejection (dB): 32
