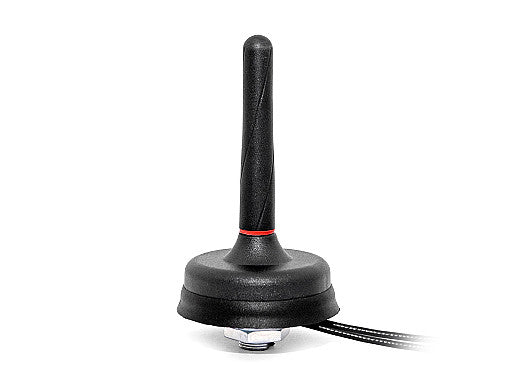

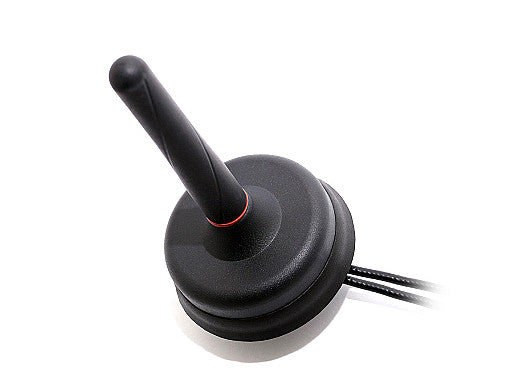

2J7225BG GNSS, ISM Schraubmontage Antenne IP67/IP69

Diese Hochleistungs-Kombinationsantenne ist für einen zuverlässigen Betrieb in anspruchsvollen Umgebungen konzipiert und unterstützt sowohl GNSS (GPS, GLONASS, Galileo, QZSS) als auch 169 MHz ISM/ERMES/VHF-Anwendungen. Ihr robustes Schraubmontagedesign gewährleistet eine sichere Installation an einer Vielzahl von Fahrzeugen und Geräten. Die Antenne ist ideal für Anwendungen wie Flottenmanagement, intelligente Städte, Logistik, Asset-Tracking und industrielles IoT, bei denen präzise Positionierung und Langstreckenkommunikation unerlässlich sind. Mit aktivem GNSS-Gewinn und einem weiten Spannungsbereich liefert sie auch unter schwierigen Bedingungen eine konstante Signalqualität. Die IP67- und IP69-Schutzarten bieten hervorragenden Schutz gegen Staub und Wassereintritt, wodurch sie sich für den Außen- und Robust-Einsatz eignet.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
169MHz/ERMES/VHF

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Standort: Extern

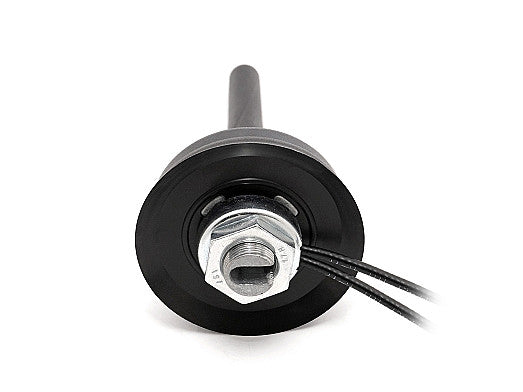

Montage: Schraubmontage
Typ: Kombination
Satellitennavigation: GNSS
LPWAN- & IoT-Kommunikation: ISM, ERMES, VHF

Konnektivität 1 - 169 MHz ISM (ERMES)

Standards: ERMES, ISM, VHF
Frequenz: 169,4-169,8 MHz
VSWR: ~1,6:1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS (GPS/GLONASS/Galileo/QZSS)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 26 @ 3V / 27 @ 5V
Sägefiltertyp: Kein Filter
Spannung (V): 2,7 - 5,5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): 40 - 137
