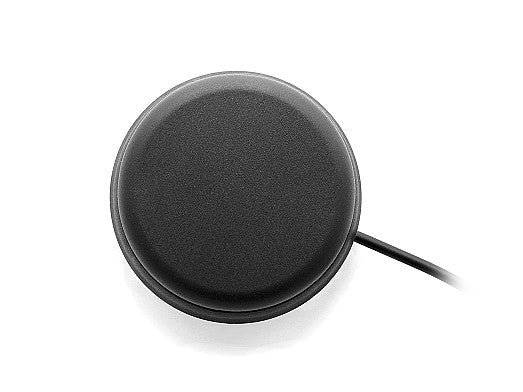

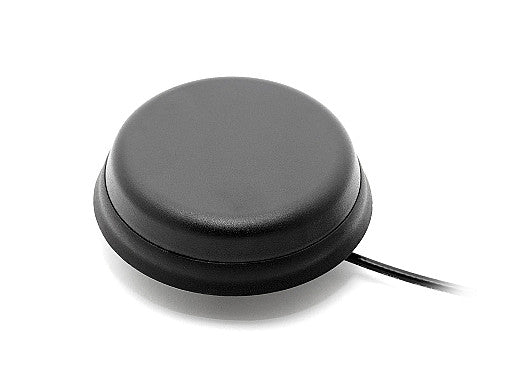

2J7401BGF GNSS Schraubmontage Antenne Mini-Blackhat SMA-M IP67 IP69K

Diese flache, hocheffiziente Antenne ist für eine zuverlässige und präzise globale Navigation konzipiert. Sie ist ideal für den externen Einsatz an Fahrzeugen und im Außenbereich und unterstützt alle wichtigen GNSS-Bänder einschließlich GPS, GLONASS, QZSS und Galileo. Das kompakte, bodenflächenunabhängige Design gewährleistet eine genaue Positionierung auch in anspruchsvollen Umgebungen und ist somit perfekt für Automotive-, Transport-, Tracking-, Mapping- und autonome Anwendungen geeignet. Der integrierte Vorfilter bietet eine ausgezeichnete Ausblendung außerhalb des Bandes und sorgt gleichzeitig für eine hohe aktive Verstärkung für optimale Leistung.

• Ideal für Tracking, Mapping und Navigation
• Bodenflächenunabhängig für flexible Installation
• Wasserdicht und vandalismusresistent für raue Umgebungen
• Flaches Design mit Anti-Rotations-Schraubbefestigung

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

• Steckertyp: SMA-M

Installation / Umwelt

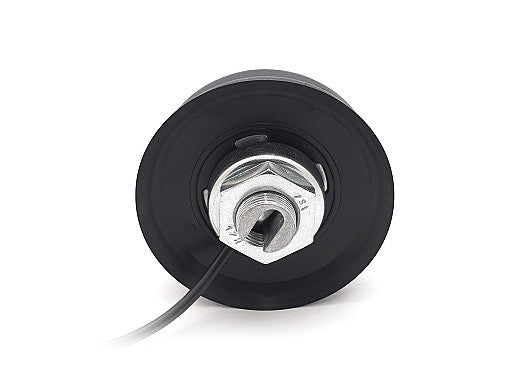

Die 2J7401BGF Antenne misst nur Ø 60 × 15,3 mm, verfügt über eine Anti-Rotations-Schraubbefestigungsoption und ist bodenflächenunabhängig. Diese flache Antenne wird mit einem hochwertigen PC + ASA UV-stabilen IP67- und IP69K-zertifizierten Gehäuse hergestellt, das korrosionsbeständig ist und physischen Einwirkungen sowie Vandalismus widersteht, wodurch sie extrem langlebig bei Temperaturen von -40 °C bis +85 °C ist – ideal für den Außeneinsatz. Diese Antenne wird mit einem Standard SMA-Male-Stecker geliefert. Sie ist vollständig anpassbar mit kundenspezifischen Steckertypen, Kabellängen und Kabeltypen. Die 2J7401BGF wird ohne gefährliche Materialien hergestellt und ist REACH- und RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Befestigung: Schraubbefestigung
Standort: Außen
Satellitennavigation: GNSS
Typ: Einzelantennen

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 @2,7V
Ausblendung außerhalb des Bandes (dB): ~43
ESD-Schutz (kV): 6
