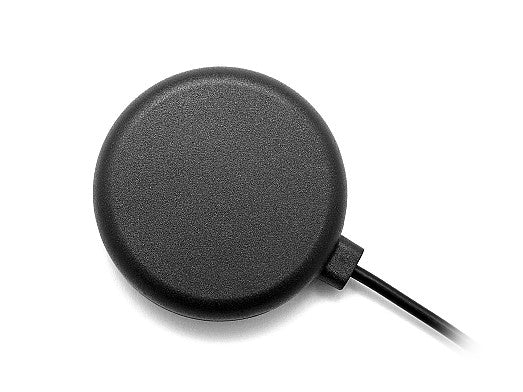

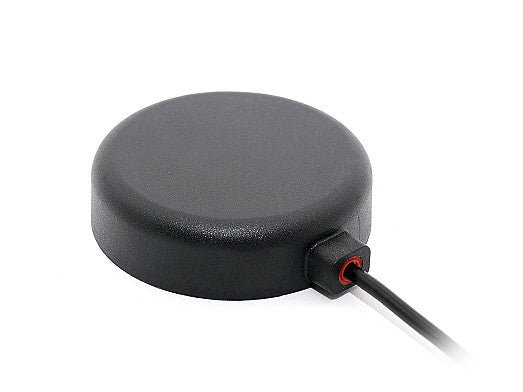

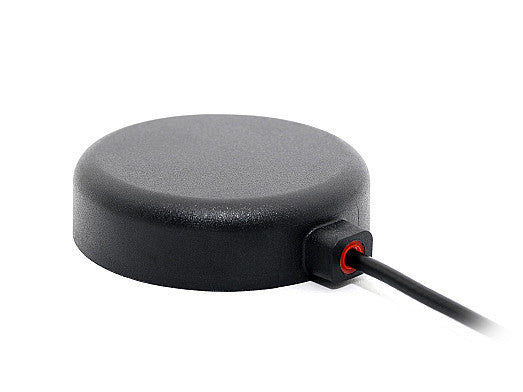

2J7401MGF GNSS Magnetische Montageantenne SMA-M IP67/IP69K

Diese flache, hocheffiziente Antenne ist für eine zuverlässige und präzise globale Navigation konzipiert. Sie unterstützt alle wichtigen GNSS-Bänder, einschließlich GPS, GLONASS, QZSS und Galileo, was sie ideal für Anwendungen in der Automobilindustrie, im Transportwesen und bei der Verfolgung von Außenausrüstungen macht. Die Antenne ist unabhängig von der Grundebene und verfügt über ein robustes, wasserdichtes Gehäuse mit IP67- und IP69K-Zertifizierung, das Langlebigkeit in rauen Umgebungen gewährleistet. Ihr kompaktes Design ermöglicht eine einfache Installation an Fahrzeugen und Außengeräten und bietet auch in anspruchsvollen städtischen oder ländlichen Umgebungen eine genaue Positionsbestimmung.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

• Steckertyp: SMA-M

Installation / Umwelt

Die 2J7401MGF-Antenne misst nur Ø 54 × 14,7 mm und ist unabhängig von der Grundebene. Die 2J7434MPz wird mit einer leistungsstarken Magnetbefestigung geliefert, die stark genug für Langzeitanwendungen ist, aber auch die Bequemlichkeit eines häufigen Umsetzens auf jeder Metalloberfläche bietet. Diese flache Antenne wird mit einem hochwertigen PC + ASA UV-stabilen IP67- und IP69K-zertifizierten Gehäuse hergestellt, das korrosionsbeständig ist und physischen Einwirkungen sowie Vandalismus standhält, wodurch sie bei Temperaturen von -40 °C bis +85 °C äußerst langlebig ist und sich ideal für den Außeneinsatz eignet. Diese Antenne wird mit einem Standard-SMA-Male-Stecker geliefert. Sie ist vollständig anpassbar mit kundenspezifischen Steckertypen, Kabellängen und Kabeltypen. Die 2J7401MGF wird ohne gefährliche Materialien hergestellt und ist REACH- und RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Aktiv, unabhängig von der Grundebene
Position: Extern
Befestigung: Magnetische Befestigung
Satellitennavigation: GNSS
Typ: Einzelantennen

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz: 50 Ohm
Aktive Verstärkung: 28 dB @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung: 1,5 - 3,6 V
Strom: 9 mA @ 2,7 V
Außerhalb des Bandes Unterdrückung: ~43 dB
ESD-Schutz: 6 kV
