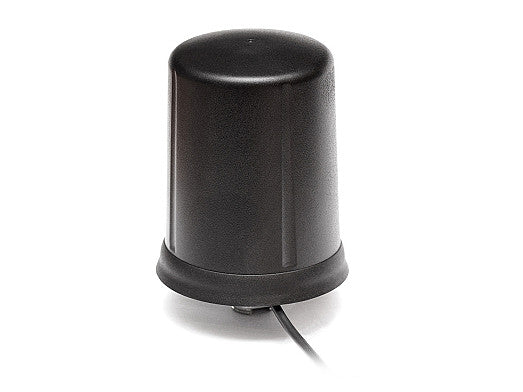

2J7701BGF GNSS Schraubmontage Antenne SMA-M 300cm IP67/IP69/IK09

Diese robuste Antenne liefert präzise und zuverlässige globale Navigationsleistung und unterstützt alle wichtigen GNSS-Bänder einschließlich GPS, GLONASS, QZSS und Galileo. Ihr hemisphärisches Strahlungsmuster gewährleistet genaue Positionsbestimmung selbst in herausfordernden Umgebungen wie städtischen Schluchten oder Hochbreitengebieten. Das robuste Design ist ideal für Tracking, Kartierung, autonome Fahrzeuge, Industrieanlagen sowie marine oder Luftfahrtanwendungen. Das vorgefilterte aktive Design bietet ausgezeichnete Ausblendung außerhalb des Bandes und hohe Verstärkung, während das robuste Gehäuse und die Anti-Rotations-Schraubbefestigung eine sichere, dauerhafte Installation unter anspruchsvollen Bedingungen gewährleisten.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

• Steckertyp: SMA-Stecker
• Kabellänge: 300cm
• Kabeltyp: LL100

Installation / Umwelt

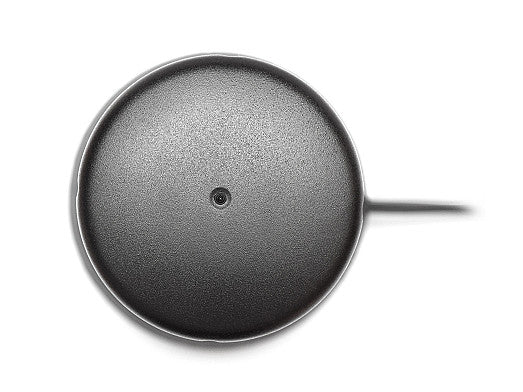

Das zylindrische Gehäuse (Ø 60 x 69 mm) wird aus robustem ASA-Material gefertigt. Die Antennenbasis besteht aus Zamak, einem Material, das für seine hervorragende Dämpfungsfähigkeit und Vibrationsabsorption bekannt ist. Eine TPE-Dichtung bietet Flexibilität, Stoßdämpfung und Rutschfestigkeit. 2J7701BGF ist vollständig IP67, IP69 und IK09 zertifiziert, wodurch diese Antenne vollständig wasserdicht sowie beständig gegen hohe Temperaturen, Staub und Stöße ist.

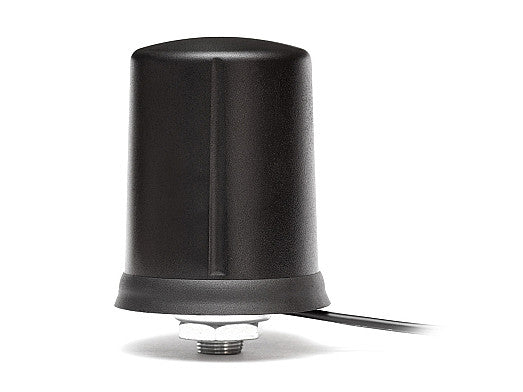

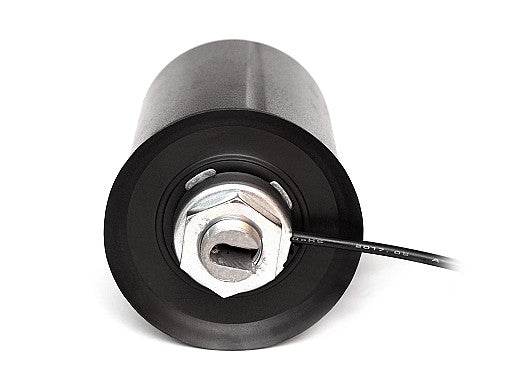

2J7701BGF wird mit einer Schraubbefestigung geliefert, die über einen Anti-Rotations-Mechanismus verfügt und eine dauerhafte und sichere Antennenmontage ermöglicht. Ein SMA-Stecker und ein 300 cm langes LL100-Kabel sind Standard, aber wir bieten auch eine große Auswahl an alternativen Steckern und Kabeln, um die meisten Anpassungsbedürfnisse zu erfüllen.

Alle unsere Produkte sind umweltbewusst konzipiert und ohne gefährliche Materialien hergestellt, mit vollständiger REACH- und RoHS-Konformität.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Aktiv, Vorfilter
Standort: Außen
Montage: Schraubbefestigung
Satelitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromverbrauch (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2
