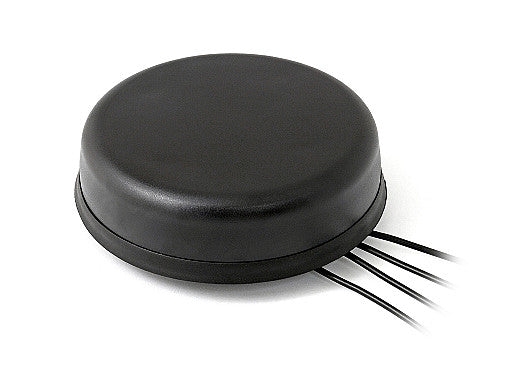

2J6550BGFc-2.4 4G/LTE, GNSS, Wi-Fi, ISM Schraubmontage Antenne 4-in-1

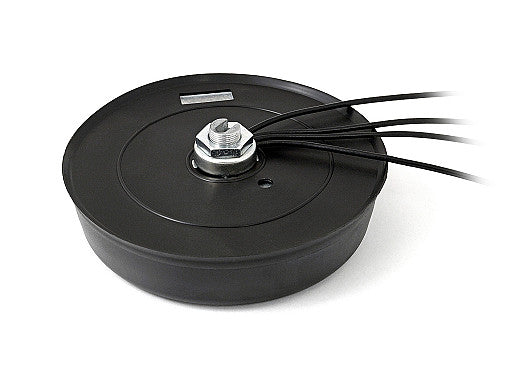

Diese robuste 4-in-1-Kombinationsantenne ist für eine zuverlässige Leistung über die europäischen 4G LTE-, 3G- und 2G-Bänder sowie GNSS (GPS, GLONASS, Galileo), Wi-Fi, Bluetooth, ZigBee, RFID und ISM-Anwendungen ausgelegt. Ihr bodenflächenabhängiges Design gewährleistet eine zuverlässige Konnektivität und Breitbandabdeckung, was sie ideal für anspruchsvolle Umgebungen und missionskritische Anwendungen macht. Die Anti-Dreh-Schraubbefestigung sorgt für eine sichere Installation in den Bereichen Automobil, Industrie und Telematik.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4GHz/WiFi/LPWA/BT/ZigBee/RFID/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: Wi-Fi, Bluetooth, ZigBee, RFID, ISM
Typ: Kombination

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz (MHz): 791-960, 1710-2170, 2500-2700
VSWR: ~2.1:1, ~1.4:1, ~1.6:1
Effizienz (%): ~27.5, ~30.7, ~20.0
Spitzenverstärkung (dBi): ~0.1, ~2.1, ~-0.8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz (MHz): 791-960, 1710-2170, 2500-2700
VSWR: ~2.1:1, ~1.5:1, ~1.6:1
Effizienz (%): ~25.6, ~30.4, ~19.1
Spitzenverstärkung (dBi): ~-0.1, ~1.5, ~-0.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2.4 GHz ISM

Standards: Wi-Fi, BT, ZigBee, ISM
Frequenz (MHz): 2410-2490
VSWR: ~1.3:1
Effizienz (%): ~26.8
Spitzenverstärkung (dBi): ~1.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575.42, 1598-1606
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3V, 24 @ 5V
Sägefiltertyp: Nachfilter
Spannung (V): 2.7 - 5.5
Rauschzahl (dB): 1.2
Stromaufnahme (mA): 22 @ 5V
Leistungsaufnahme (mW): max 138
