2J6939BGF ISM, GNSS Schraubmontage Antenne Phoenix SMA-M 300cm IP67/IP69

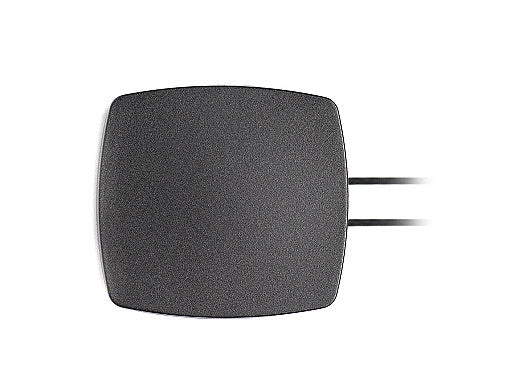

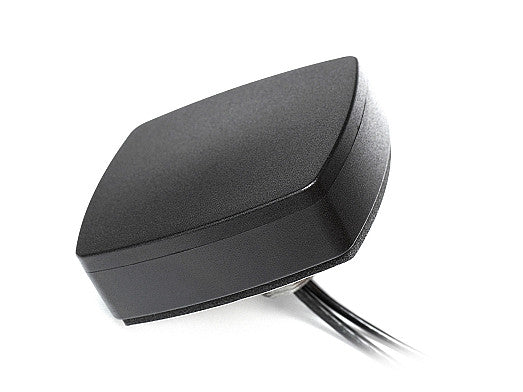

Der Phoenix 2J6939BGF ist eine flache 2-in-1-Kombinationsantenne, die für Geräte entwickelt wurde, die sowohl im 868/915 MHz ISM- als auch im GNSS/GPS-Frequenzband arbeiten. Mit Unterstützung für duale ISM-Bänder für Europa und die USA sowie globale Navigationssysteme (GPS, QZSS, GLONASS, Galileo) ist sie ideal für IoT-, Automobil-, Flottenmanagement- und Navigationsanwendungen. Das omnidirektionale Design gewährleistet eine 360-Grad-Abdeckung, während das robuste ASA-Gehäuse und die Anti-Rotations-Schraubbefestigung eine zuverlässige Leistung in rauen Außenumgebungen bieten. Die Antenne ist unabhängig von der Massebene und nach IP67- und IP69-Standards für maximale Haltbarkeit zertifiziert.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
868-915MHz/Sigfox/LoRa/LPWA/RFID/ZigBee/ISM

Stecker & Kabel

• Steckertyp: SMA-Stecker
• Kabellänge: 300cm
• Kabeltyp: D302

Installation / Umwelt

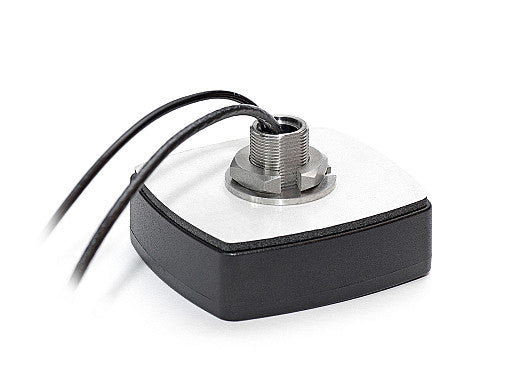

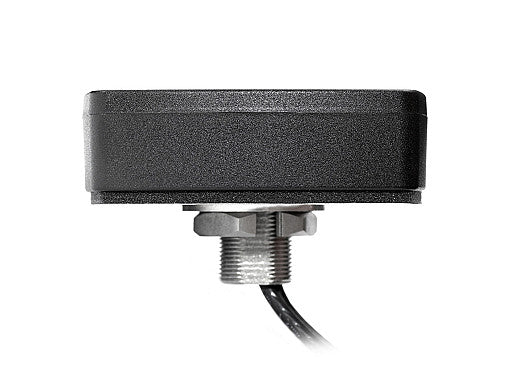

Mit den Maßen von nur 80 × 74 × 25,6 ist die Antenne unabhängig von der Massebene und in einem robusten ASA-Materialgehäuse untergebracht. Ihre IP67- und IP69-Zertifizierungen sowie die Anti-Rotations-Schraubbefestigung bieten eine zuverlässige Leistung in anspruchsvollen Außenumgebungen. Diese externe Antenne ist mit einem standardmäßigen SMA-Stecker und einem 300 cm langen D302-Kabel ausgestattet, kundenspezifische Optionen sind auf Anfrage erhältlich.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Standort: Extern
LPWAN- & IoT-Kommunikation: Sigfox, LoRa, LPWA
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: ZigBee, ISM, RFID
Typ: Kombination

Konnektivität 1 - 868/915 MHz ISM

Standards: ZigBee, ISM, SIGFOX, LoRa
Frequenz: 863-870, 902-928 MHz
VSWR: ~1,9:1, ~1,7:1
Effizienz (%): ~52,4, ~54,8
Spitzenverstärkung (dBi): ~2,7, ~2,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromverbrauch (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2
