2J6B86BGFg 5G, GNSS, Wi-Fi 6E/7, ISM Schraubmontage Antenne 8-in-1 SMA-M/RPSMA-M 300cm IP67/IP69

Diese hocheffiziente 8-in-1 Antenne ist für fortschrittliche 5G-, Wi-Fi 6E/7- und GNSS-Konnektivität entwickelt und bietet robuste Leistung über einen weiten Frequenzbereich (617–7125 MHz). Ihr Multi-Technologie-MIMO-Design gewährleistet zuverlässige, schnelle Datenübertragung, präzise Navigation und nahtlosen Betrieb in anspruchsvollen Umgebungen. Ideal für Fahrzeugrouter, öffentliche Sicherheit, industrielle Automatisierung und mobile Anwendungen unterstützt diese Antenne kritische Kommunikation mit überlegener Verstärkung, Effizienz und robuster Haltbarkeit. Das flache, bodenflächenunabhängige Gehäuse ist IP67/IP69 zertifiziert für maximalen Schutz gegen Wasser und Staub und eignet sich für dauerhafte Außeninstallationen.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
3× 2,4-5,0-6,0GHz MIMO/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Konnektivität & Kabel

• Steckertyp: SMA-Male (5GNR & GNSS), RPSMA-Male (Wi-Fi 6E/7 ISM)
• Kabellänge: 300cm
• Kabeltyp: D302 (5GNR/Wi-Fi 6E/7 ISM), LL100 (GNSS)

Installation / Umwelt

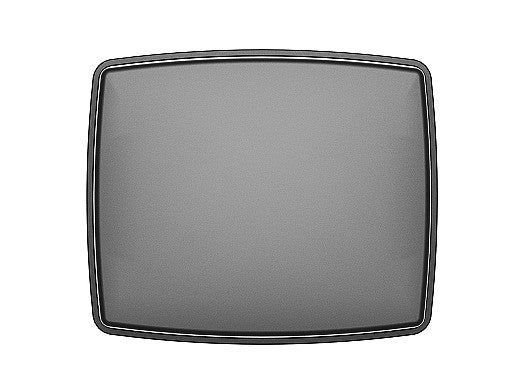

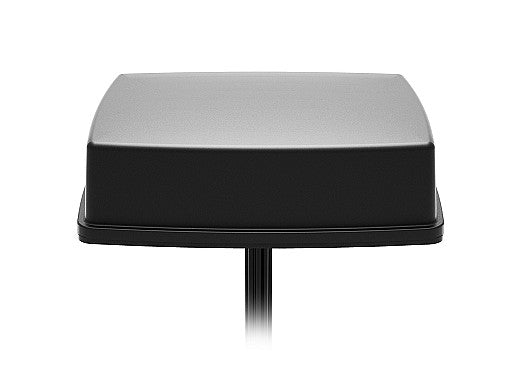

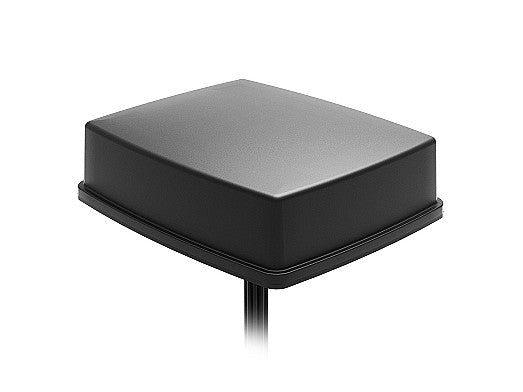

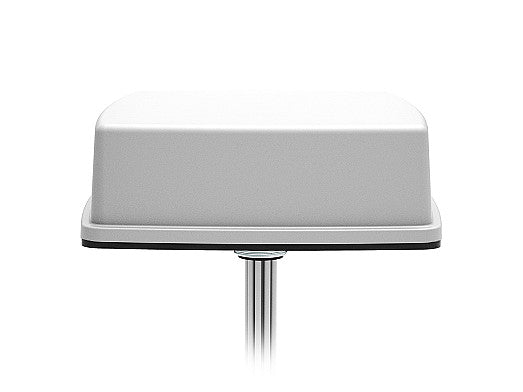

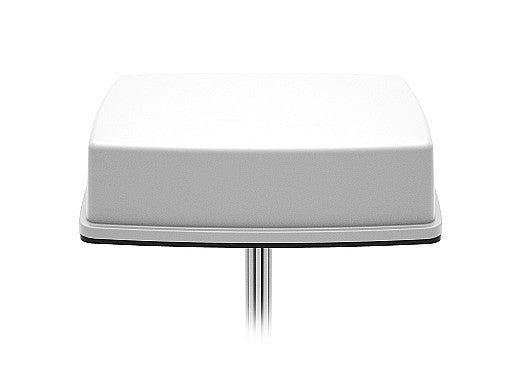

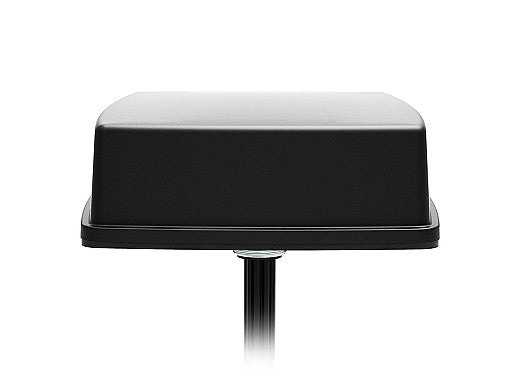

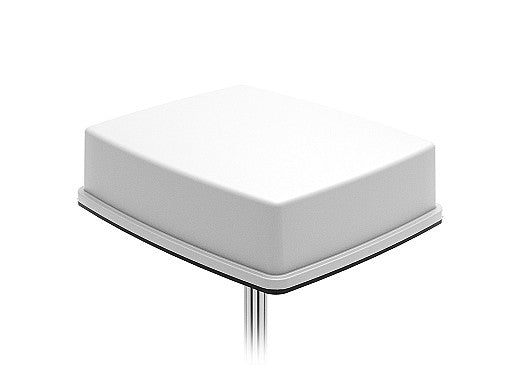

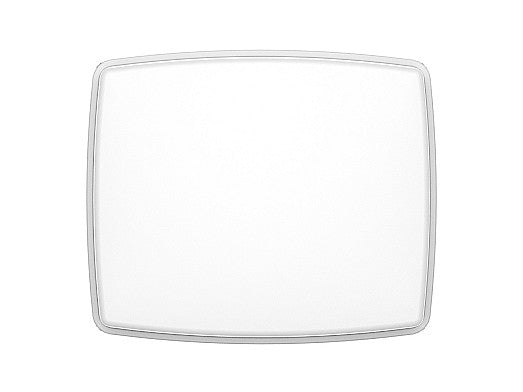

Diese bodenflächenunabhängige Antenne kann einfach mit der Schraubbefestigung installiert werden, die zuverlässige und dauerhafte Installationen an Fahrzeugen oder jeglichen Strukturen gewährleistet. Das flache Gehäuse misst nur 53 mm in der Höhe und wird aus IP67/IP69 zertifiziertem ASA UV-stabilem Material hergestellt, das Haltbarkeit mit dem höchsten Schutzgrad gegen Wasser- und Feuchtigkeitseinwirkung bietet.
2J6B86BGFg Konnektivitäten sind Standard SMA-Male (5GNR & GNSS)/ SMA-Male-RP (Wi-Fi 6E / Wi-Fi 7 ISM) und werden mit 300 cm langen Low-Loss D302 (5GNR/Wi-Fi 6E / Wi-Fi 7 ISM)/ LL100 (GNSS) Kabeln geliefert, können aber nach Bedarf angepasst werden. Alle Kabel führen von einer Seite des Antennengehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungsbedürfnisse zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, SigFox, LoRa
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: Wi-Fi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-14.2, ~-15.4, ~-18.3, ~-9.2
VSWR: ~1.6:1, ~1.6:1, ~1.3:1, ~2.1:1
Wirkungsgrad (%): ~40.0, ~45.7, ~44.2, ~36.8
Spitzengewinn (dBi): ~3.0, ~5.0, ~4.6, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-12.8, ~-15.3, ~-18.5, ~-10.8
VSWR: ~1.9:1, ~1.6:1, ~1.4:1, ~1.9:1
Wirkungsgrad (%): ~34.1, ~48.2, ~43.7, ~37.8
Spitzengewinn (dBi): ~1.1, ~4.8, ~5.1, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-12.7, ~-14.6, ~-19.7, ~-13.5
VSWR: ~1.9:1, ~1.6:1, ~1.3:1, ~1.6:1
Wirkungsgrad (%): ~36.4, ~45.6, ~41.2, ~38.7
Spitzenverstärkung (dBi): ~3.0, ~4.9, ~4.5, ~4.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-11.8, ~-15.4, ~-20.5, ~-12.8
VSWR: ~1.9:1, ~1.5:1, ~1.3:1, ~1.6:1
Effizienz (%): ~35.8, ~55.4, ~51.0, ~44.6
Spitzenverstärkung (dBi): ~2.3, ~5.1, ~5.2, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 5 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.5:1, ~1.2:1, ~1.5:1
Effizienz (%): ~55.6, ~51.9, ~37.5
Spitzenverstärkung (dBi): ~4.3, ~6.7, ~6.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 6 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,5:1, ~1,2:1, ~1,6:1
Effizienz (%): ~50.0, ~49.7, ~41.1
Spitzenverstärkung (dBi): ~4.1, ~6.8, ~6.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 7 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,5:1, ~1,2:1, ~1,6:1
Effizienz (%): ~58,0, ~49,7, ~36,5
Spitzenverstärkung (dBi): ~4,4, ~6,7, ~5,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 8 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6
