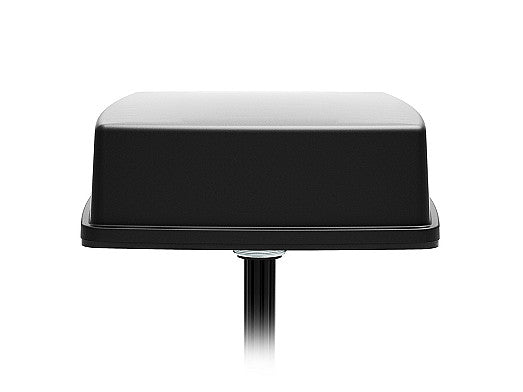

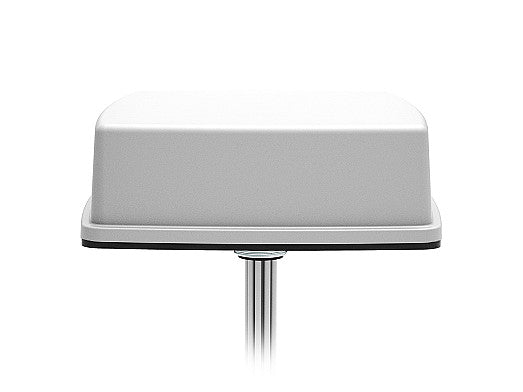

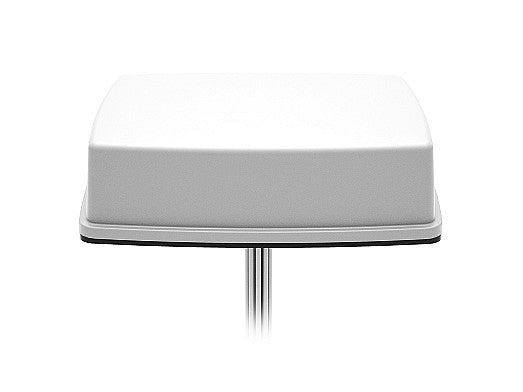

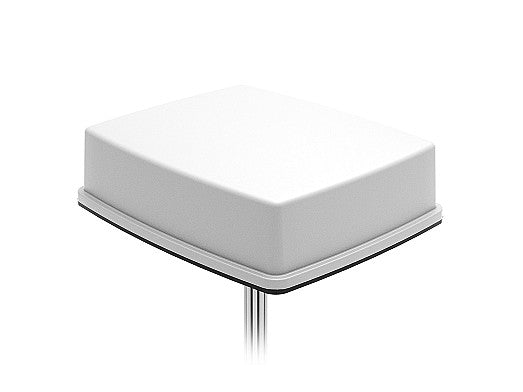

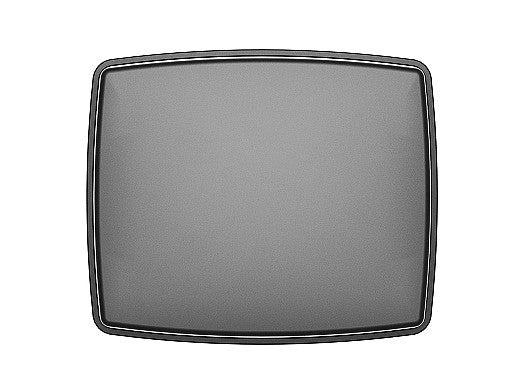

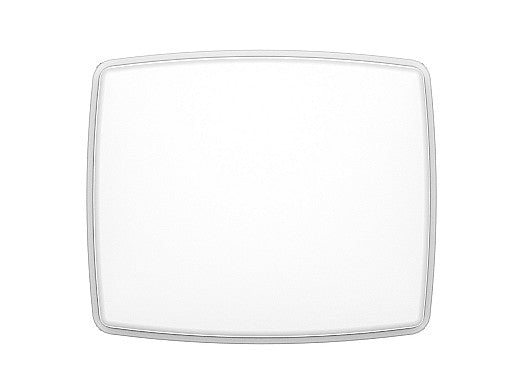

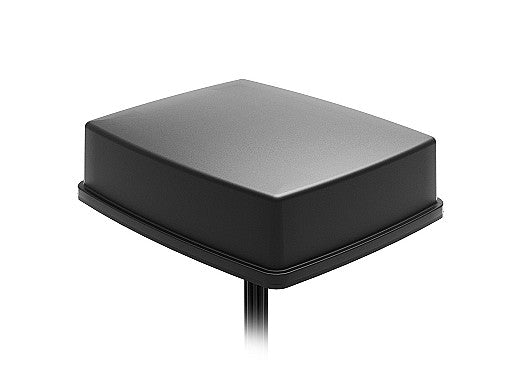

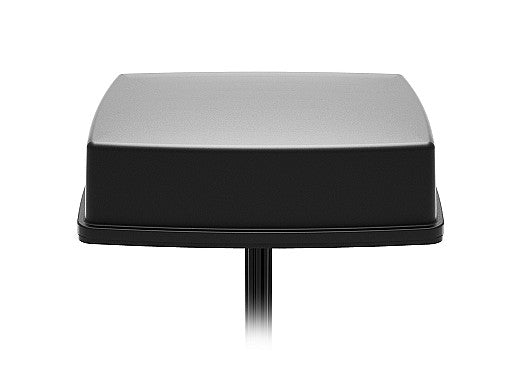

2J6B86BGFl 5G, GNSS, Wi-Fi 6E/7, ISM Schraubmontage Antenne 7-in-1 SMA-M/RPSMA-M 300cm IP69

Diese hocheffiziente 7-in-1-Antenne ist für fortschrittliche 5G-, Wi-Fi 6E/7- und GNSS-Konnektivität konzipiert und bietet eine robuste Leistung im Bereich von 617 MHz bis 7125 MHz. Ihr ultra-breitbandiges MIMO-Design gewährleistet zuverlässige, schnelle Datenübertragung und präzise Navigation, was sie ideal für anspruchsvolle Anwendungen wie öffentliche Sicherheit, Transport, industrielle Automatisierung und Flottenmanagement macht. Das flache, bodenplattenunabhängige Gehäuse ist für Langlebigkeit und den langfristigen Außeneinsatz gebaut und bietet überlegenen Schutz gegen Wasser und UV-Strahlung. Die Antenne ist für eine einfache und sichere Schraubmontage ausgelegt und eignet sich perfekt für Fahrzeuge, Basisstationen und kritische Kommunikationssysteme.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
4× 2.4-5.0-6.0GHz MIMO/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

• Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (Wi-Fi 6E/ISM)
• Kabellänge: 300cm
• Kabeltyp: D302 (5GNR/Wi-Fi 6E/ISM), LL100 (GNSS)

Installation / Umwelt

Diese bodenflächenunabhängige Antenne kann einfach mit der Schraubbefestigung installiert werden, die zuverlässige und dauerhafte Installationen an Fahrzeugen oder jeglichen Strukturen gewährleistet. Das flache Gehäuse misst nur 53 mm in der Höhe und wird aus IP67/IP69 zertifiziertem ASA UV-stabilem Material gefertigt, das Haltbarkeit mit dem höchsten Schutzgrad gegen Wasser- und Feuchtigkeitseinwirkung bietet. 2J6B86BGFl Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (WiFi-6E ISM) und werden mit 300 cm langen Low-Loss D302 (5GNR/WiFi-6E ISM)/ LL100 (GNSS) Kabeln geliefert, können aber nach Bedarf angepasst werden. Alle Kabel führen von einer Seite des Antennengehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Steckverbinder und Kabel, um alle Anpassungsbedürfnisse zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.  Alle unsere Produkte sind ohne gefährliche Materialien entworfen und hergestellt und erfüllen vollständig REACH- und RoHS-Konformität.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, SigFox, LoRa
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: Wi-Fi, Bluetooth, ZigBee, ISM
Typ: Kombination

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14.2, ~-15.4, ~-18.3, ~-9.2
VSWR: ~1.6:1, ~1.6:1, ~1.3:1, ~2.1:1
Effizienz (%): ~40.0, ~45.7, ~44.2, ~36.8
Spitzenverstärkung (dBi): ~3.0, ~5.0, ~4.6, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12.8, ~-15.3, ~-18.5, ~-10.8
VSWR: ~1.9:1, ~1.6:1, ~1.4:1, ~1.9:1
Effizienz (%): ~34.1, ~48.2, ~43.7, ~37.8
Spitzenverstärkung (dBi): ~1.1, ~4.8, ~5.1, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1, ~1.2:1, ~1.5:1
Effizienz (%): ~55.6, ~51.9, ~37.5
Spitzenverstärkung (dBi): ~4.3, ~6.7, ~6.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1, ~1.2:1, ~1.6:1
Effizienz (%): ~50.0, ~49.7, ~41.1
Spitzenverstärkung (dBi): ~4.1, ~6.8, ~6.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1, ~1.2:1, ~1.6:1
Effizienz (%): ~58.0, ~49.7, ~36.5
Spitzenverstärkung (dBi): ~4.4, ~6.7, ~5.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 6 - 2.4 / 5.0 / 6.0 GHz Tri-Band Wi-Fi 6E / Wi-Fi 7

Standards: Wi-Fi, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,6:1, ~1,3:1, ~1,5:1
Effizienz (%): ~52,2, ~44,0, ~33,8
Spitzenverstärkung (dBi): ~4,2, ~8,0, ~6,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 7 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz (MHz): 1575,42, 1598-1606
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6
