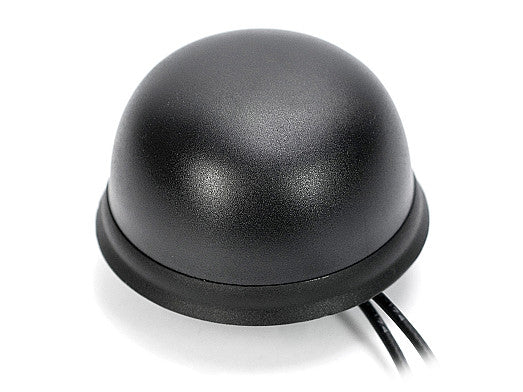

2J6700BGF 3G, GNSS Schraubmontage Antenne 2-in-1

Diese robuste 2-in-1-Antenne ist für zuverlässige Leistung in anspruchsvollen Umgebungen konzipiert und kombiniert zellulare und GNSS-Technologien in einem einzigen, kompakten Formfaktor. Ihre Unabhängigkeit von der Grundfläche und die Anti-Dreh-Schraubbefestigung machen sie ideal für Automobil-, Industrie- und Telematik-Anwendungen. Das aktive GNSS-Element mit Vorfilter sorgt für präzise Positionierung, während das robuste Gehäuse für hohe Haltbarkeit und Schutz gegen raue Bedingungen ausgelegt ist.

Konnektivitäten

3G/2G/CELL
GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C

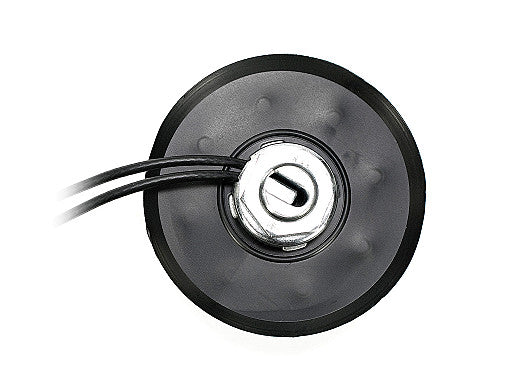

Befestigung: Schraubbefestigung
Typ: Kombination
Standort: Außen

Konnektivität 1 - Cellular

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~2,8:1, ~2,1:1
Effizienz (%): ~19,5, ~14,1
Spitzenverstärkung (dBi): ~-3,2, ~-2,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 24 dB @ 5 V
Sägefiltertyp: Vorfilter
Spannung (V): 2,7 - 5,5
Strom (mA): 15 - 25
