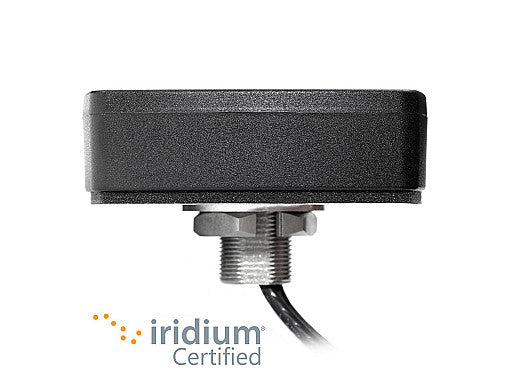

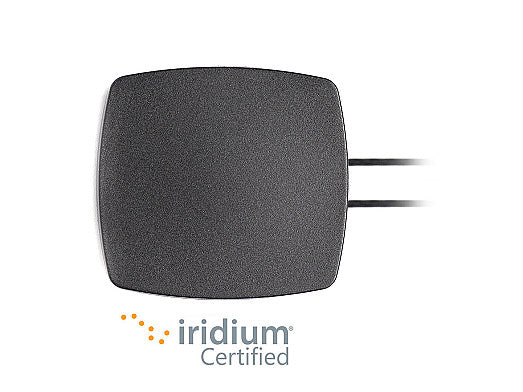

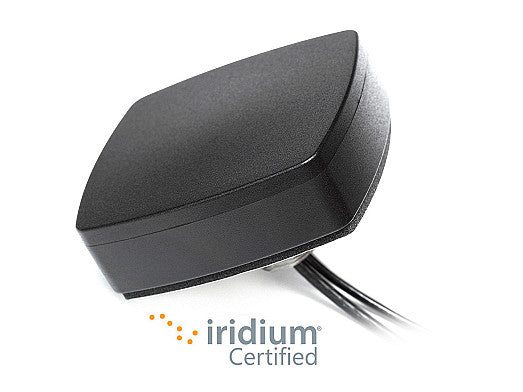

2J6933BGFz GNSS, Iridium Schraubmontage Antenne SMA-M 300cm IP67/IP69

Diese kompakte 2-in-1-Antenne bietet leistungsstarke GNSS- und Iridium-Konnektivität für zuverlässige globale Positionierung und Satellitenkommunikation. Ihr robustes Design gewährleistet einen konsistenten Betrieb in anspruchsvollen Umgebungen und macht sie ideal für Tracking, Kartierung, Industrieanlagen, Marine, Luftfahrt und Fahrzeugnavigation. Die Antenne verfügt über Unabhängigkeit von der Erdungsebene, eine Anti-Rotations-Befestigung und ein flaches Design für vielseitige Installationen mit minimalen Einschränkungen. Zertifiziert nach IP67- und IP69-Standards ist sie sowohl für den Innen- als auch den Außenbereich geeignet, wo Haltbarkeit und Präzision entscheidend sind.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
IRIDIUM

Stecker & Kabel

• Steckertyp: SMA-M
• Kabellänge: 300cm

Installation / Umwelt

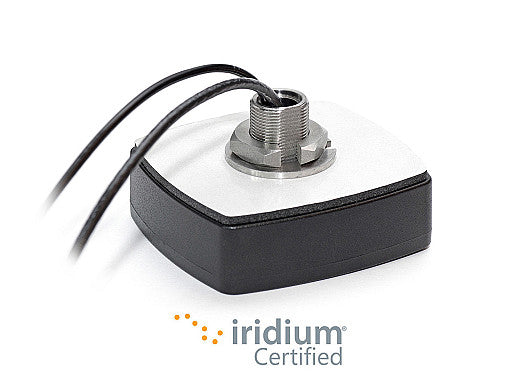

Für interne und externe Anwendungen wird schwarzes/weißes ABS UV-stabil als Produktionsmaterial verwendet, das die Antenne vor Temperaturen zwischen -40°C und +85°C schützt. Mit Anti-Rotations-Mechanismus und Unabhängigkeit von der Erdungsebene ist diese Antenne einfach zu installieren und unterliegt minimalen Standortbeschränkungen. Die Schraubbefestigungstechnologie ermöglicht ein sicheres Verriegeln der Antenne an ihrem Montageort, was die Installation einfach und zuverlässig macht. Alle zwei Kabel der 2J6933BGFz-Antenne verfügen über einen SMA-Male-Standardstecker und sind mit einer Standardkabellänge von 300 cm ausgestattet. Die 2J6933BGFz ist vollständig anpassbar und bietet andere Steckertypen, Kabellängen und Kabeltypen an. Die 2J6933BGFz wird RoHS-konform hergestellt und ist vollständig nach IP67, IP69 und Iridium zertifiziert.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Multi-Technologie
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination

Konnektivität 1 - IRIDIUM

Standards: IRIDIUM
Frequenz: 1616-1627 MHz
Spitzengewinn (dBic): ~5.2
Effizienz (%): ~68.1
Strahlungsmuster: Halbkugelförmig
Polarisation: RHCP

Konnektivität 2 - GNSS (GPS/GLONASS/Galileo/QZSS)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktiver Gewinn (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7V
