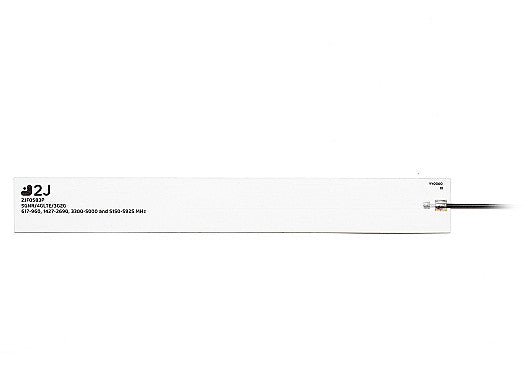

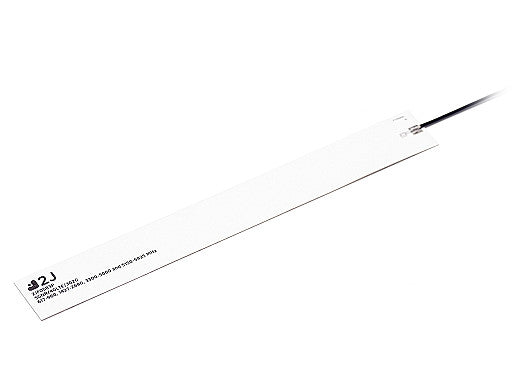

2JF0583P 5G flexible Klebeantenne U.FL 18cm

Diese ultradünne, flexible Klebemontage-Antenne bietet hohe Effizienz und zuverlässige Leistung über alle globalen 5G-, 4G-, 3G- und 2G-Mobilfunkbänder hinweg. Ihr Peel-and-Stick-Design ermöglicht eine einfache Integration in Kunststoffgehäuse, einschließlich gekrümmter Oberflächen, was sie ideal für platzbeschränkte Anwendungen macht. Die Antenne ist unabhängig von der Massebene und aus hochwertigem flexiblem Polymer gefertigt, was Langlebigkeit und konsistenten Betrieb bei extremen Temperaturen gewährleistet. Sie ist eine kostengünstige Lösung für Hersteller von Geräten in großen Stückzahlen in den Bereichen Verbraucher, Industrie und Handel und unterstützt Anwendungen wie IoT, Automatisierung, Wearables, öffentliche Sicherheit und mehr.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Connector & Kabel

• Connector Typ: U.FL
• Kabellänge: 18cm
• Kabeltyp: 1,37mm Mini-Koax

Installation / Umwelt

Die Antenne ist mit ultradünnen Abmessungen von 155 x 19,5 x 0,2 mm und starker Klebemontage konzipiert, was eine einfache Installation an der Innenseite von Kunststoffgehäusen ermöglicht, wo der Platz begrenzt ist, einschließlich gekrümmter Oberflächen. Sie wird aus hochwertigem flexiblem Polymer hergestellt und ist auch in starren Fiberglasmaterialien erhältlich. Sie hält extremen Temperaturen von -40°C bis +85°C stand, was sie ideal für extreme Innen- oder Außengeräteanwendungen macht. Der 2JF0583P wird mit einem Standard-U.FL-Anschluss und einem 1,37mm Mini-Koax-Kabel mit einer Länge von 180 mm geliefert. Anpassungsoptionen sind verfügbar, einschließlich einer breiten Palette alternativer Anschlüsse und Kabel, um spezifische Anforderungen zu erfüllen.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Intern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage Flexibel
Typ: Einzel

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-16,3, ~-12,1, ~-5,2, ~-8,8
VSWR: ~1,5:1, ~1,9:1, ~4,8:1, ~2,5:1
Effizienz (%): ~54,5, ~67,9, ~35,1, ~44,6
Spitzengewinn (dBi): ~1,9, ~4,4, ~0,9, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25
