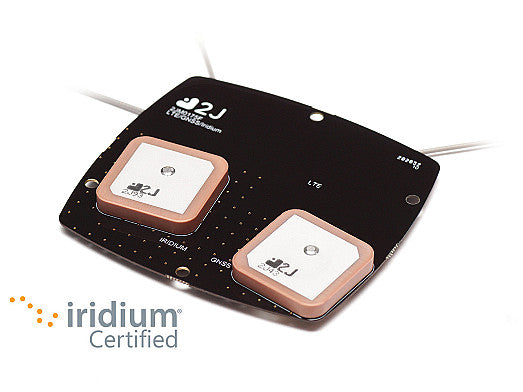

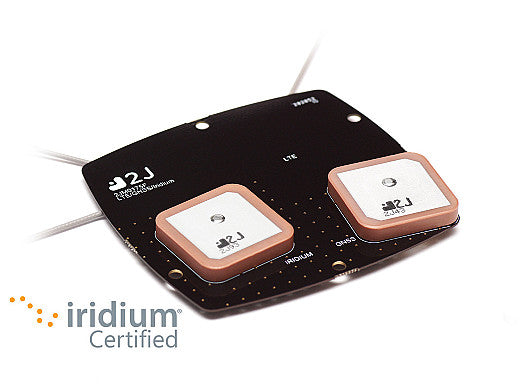

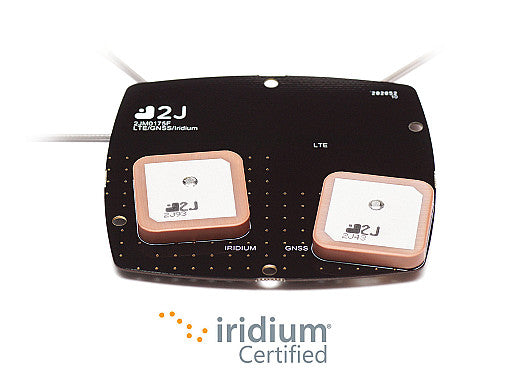

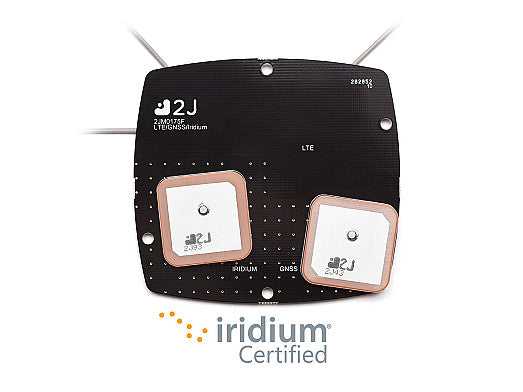

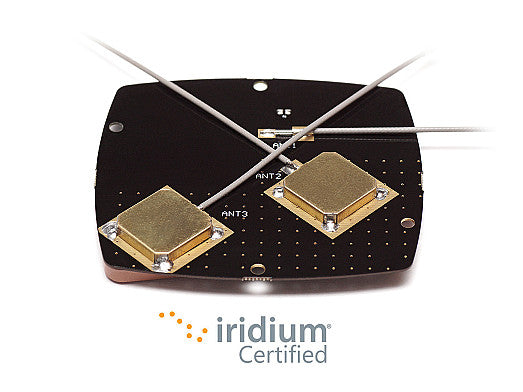

2JP0175BGF 4G/LTE, GNSS, Iridium eingebettete Schraubmontage Antenne 3-in-1 SMA-M 20cm

Diese kompakte 3-in-1 Embedded-Antenne bietet Hochleistungs-Konnektivität für Mobilfunk (4G/LTE, 3G, 2G), GNSS (GPS, QZSS, Galileo, GLONASS) und Iridium-Satellitenanwendungen. Ihr bodenflächenunabhängiges Design ermöglicht eine flexible Installation in Innenräumen und macht sie ideal für Tracking-, Navigations- und globale Kommunikationsgeräte in den Bereichen Industrie, Automobil, Marine und Luftfahrt. Die Antenne liefert zuverlässige Signalstärke, verbesserte Genauigkeit und robuste globale Abdeckung für missionskritische Anwendungen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
IRIDIUM

Connector & Cable

• Connector Type: SMA-M
• Cable Length: 20cm

Installation / Environmental

Embedded-Antenne ist für interne Anwendungen geeignet. Mit bodenflächenunabhängiger Bauweise ist diese Antenne einfach zu installieren und unterliegt minimalen Standortbeschränkungen. Alle drei Kabel der 2JP0175BGF-Antenne verfügen über einen SMA-Male-Standardstecker und sind mit einer Standardkabellänge von 200 mm ausgestattet. Die 2JP0175BGF ist vollständig anpassbar und bietet andere Steckertypen, Kabellängen und Kabeltypen an. Die 2JP0175BGF wird RoHS-konform hergestellt.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Standort: Intern
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.1:1, ~2.7:1, ~1.3:1
Effizienz (%): ~45.9, ~50.3, ~64.1
Spitzenverstärkung (dBi): ~2.7, ~5.1, ~5.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS (GPS/GLONASS)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 – 3.6
Strom (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7V

Konnektivität 3 - Iridium

Standards: IRIDIUM
Frequenz: 1616-1627 MHz
Spitzenverstärkung (dBic): ~5.2
Effizienz (%): ~68.1
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP
